Фильтр газовый ФГ-25 предназначен для очистки природного газа по ГОСТ 5542-2014 и других неагрессивных газов от механических примесей. Применяется в системах газораспределения и газопотребления промышленных, сельскохозяйственных и коммунально-бытовых объектов. Цена — 28 600 руб.
Выпускается в двух исполнениях по типу крепления: фланцевое или приварное, с прямым и угловым расположением патрубков. Степень фильтрации — 80 мкм. Срок службы — 35 лет, гарантия — 3 года.
Ключевые показатели
- Срок службы: 35 лет
- Гарантия: 3 года
- Номинальный диаметр: DN 25
- Степень фильтрации: 80 мкм
- Максимальная пропускная способность: 700 м³/ч
- Рабочее давление: до 1,2 МПа
- Сертификаты: ГАЗСЕРТ, ИНТЕРГАЗСЕРТ
- ТУ: 3712-018-12213528-06
8 (800) 550-52-31 или market@exform.ru
Содержание
- Устройство и работа ФГ-25
- Чем фильтры «Экс-Форма» отличаются от аналогов
- Технические характеристики
- Сертификаты и документация
- Цена, сроки, доставка
- Часто задаваемые вопросы
Устройство и работа ФГ-25

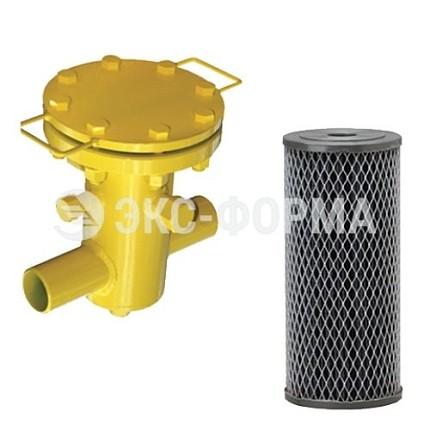

Газовый фильтр ФГ состоит из металлического корпуса, внутри которого находится фильтрующая кассета. Кассета состоит из армированной стальной сетки и фильтрующего элемента из синтетического нетканого полотна. Фильтры выпускаются с фланцевым или приварным типом присоединения, с прямым и угловым расположением патрубков для входа и выхода газа.
Условия эксплуатации — климатическое исполнение У3 по ГОСТ 15150-69: температура окружающего воздуха от −40 до +45°С, относительная влажность не более 95% при +30°С. Температура рабочей среды — от −10 до +50°С.
Чем фильтры «Экс-Форма» отличаются от аналогов
- Гофрированная поверхность фильтроэлемента. Значительно увеличивает площадь фильтрации по сравнению с гладкими элементами — при тех же габаритах пропускная способность выше.
- Синтетическое нетканое полотно. В отличие от бумажных фильтроэлементов, не боится влаги. При загрязнении фильтроэлемент можно промыть, продуть и использовать дальше.
- Уменьшенные габариты. Благодаря оригинальной конструкции строительная длина и общие размеры фильтров уменьшены более чем в два раза по сравнению с аналогами.

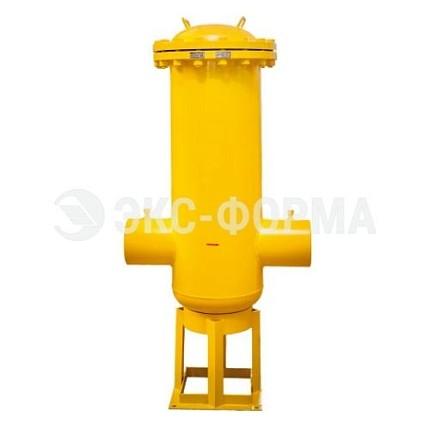

- Корпус колоколообразной формы. Обеспечивает удобный доступ к фильтроэлементу через верхнюю крышку — замена занимает минуты.
- Отсутствие потерь газа при эксплуатации. Конструкция не создаёт дополнительных вредных факторов — шума, вибраций, выбросов.
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«На одном объекте столкнулись с проблемой: заказчик жаловался, что регулятор РДП-50 начал "плавать" — давление на выходе скакало в пределах 15%. Приехали, вскрыли фильтр ФГ-50 перед регулятором — а там фильтроэлемент забит настолько, что перепад давления был под 20 кПа вместо штатных 5. Оказалось, фильтр не обслуживали три года. Поменяли кассету за 15 минут — регулятор заработал как новый. Мораль: фильтр — это расходник, который защищает в десять раз более дорогой регулятор. Не экономьте на обслуживании».

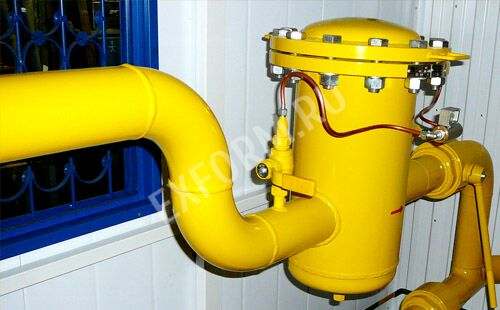

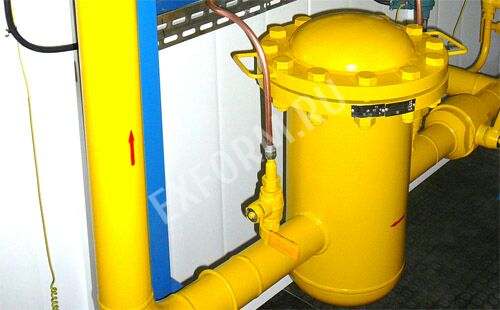

«Для проектировщиков: всегда закладывайте в проект фильтр с датчиком перепада давления. Это стоит копейки, но позволяет видеть загрязнённость визуально, без разборки. Особенно актуально для ГРПШ, которые стоят на удалённых площадках без постоянного присутствия персонала».
Технические характеристики

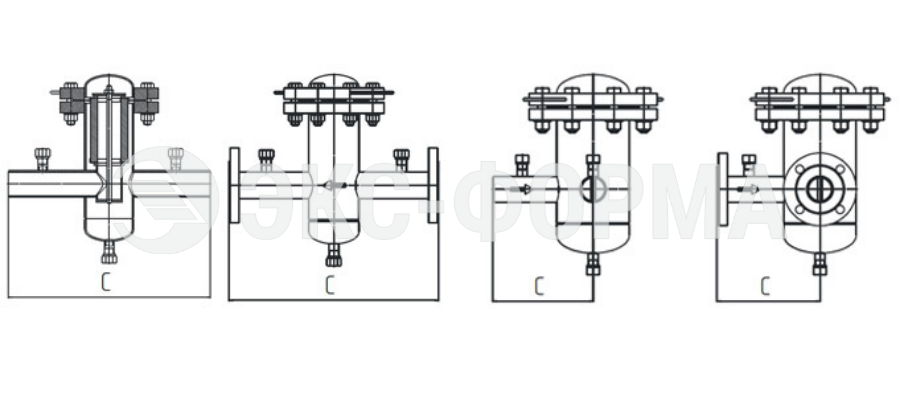

| Обозначение | Рабочее давление, МПа | DN | Пропускная способность, м³/ч | Допустимый перепад, кПа | Тип соединения | Длина, мм | Габариты Д×Ш×В, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ФГ 25 | 1,2 | 25 | 700 | 5 | Сварное по ГОСТ 16037 | 360 | 360×195×360 | 13 |
| ФГ 25Ф | Фланцевое по ГОСТ 33259 | 370 | 370×195×360 | 16 | ||||
| ФГ25К | Комбинированное (сварка/фланец) | 365 | 365×195×360 | 15 |
| Обозначение | Рабочее давление, МПа | DN | Пропускная способность, м³/ч | Тип соединения | Длина, мм | Габариты Д×Ш×В, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| ФГ 25.У | 1,2 | 25 | 700 | Сварное по ГОСТ 16037 | 180 | 278×278×360 | 13 |
| ФГ25Ф.У | Фланцевое по ГОСТ 33259 | 185 | 283×283×360 | 16 |
Сертификаты и документация
На все фильтры газовые ФГ предоставляется полный пакет документов:
Фильтры газовые ФГ
Смотреть PDF →Фильтры ФГ
Смотреть →Технические условия
Смотреть →Смотреть все сертификаты на трубопроводную арматуру
Цена, сроки изготовления, условия доставки
Ориентировочная стоимость фильтра ФГ-25 — 28 600 руб. в зависимости от исполнения (сварное/фланцевое), расположения патрубков (прямое/угловое) и объёма поставки. Для точного расчёта цены:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Получите коммерческое предложение в течение 1 часа.
Доставка по всей России транспортными компаниями. Самовывоз со склада в Саратове.
Часто задаваемые вопросы (FAQ)
1. Как часто нужно менять фильтроэлемент в ФГ-25?
При нормальном качестве газа фильтроэлемент служит 2–3 года. Признак необходимости замены — увеличение перепада давления на фильтре свыше 5 кПа. Благодаря синтетическому полотну элемент можно промыть и использовать повторно.
2. Чем отличается фильтроэлемент «Экс-Форма» от бумажных аналогов?
В фильтрах ФГ используется синтетическое нетканое полотно с гофрированной поверхностью. Оно не боится влаги — в отличие от бумажных элементов, которые размокают при попадании конденсата. Загрязнённый элемент можно промыть, продуть и использовать дальше.
3. Можно ли установить фильтр с угловым расположением патрубков вместо прямого?

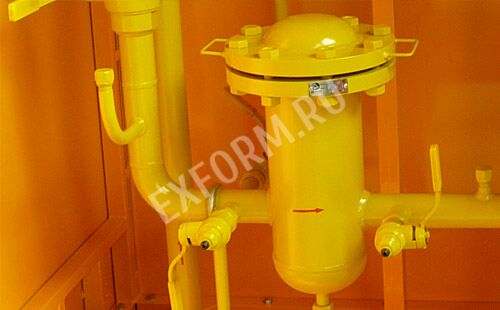

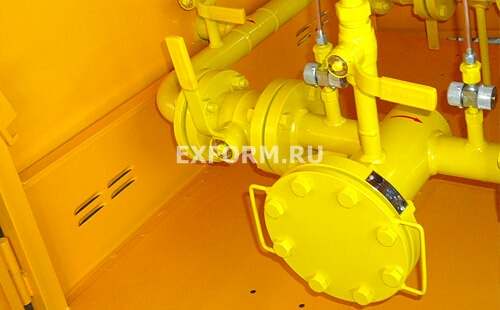

Да. Угловое исполнение (ФГ 25.У) предназначено для ГРПШ с ограниченным пространством. Пропускная способность при этом не меняется — 700 м³/ч для обоих вариантов.
4. Какой фильтр выбрать для ГРПШ с регулятором РДП-50?
Для РДП-50 рекомендуем фильтр ФГ-50 — он обеспечивает достаточную пропускную способность и имеет степень фильтрации 25 мкм. ФГ-25 подойдёт для объектов с меньшим расходом газа.
