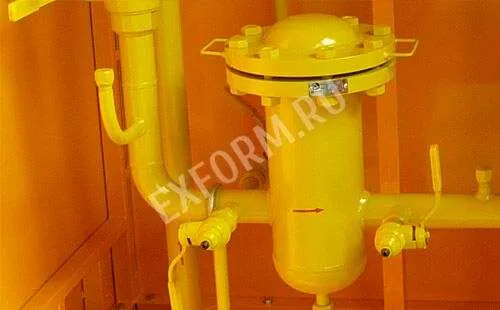

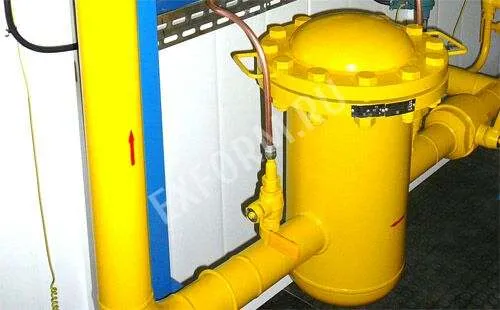

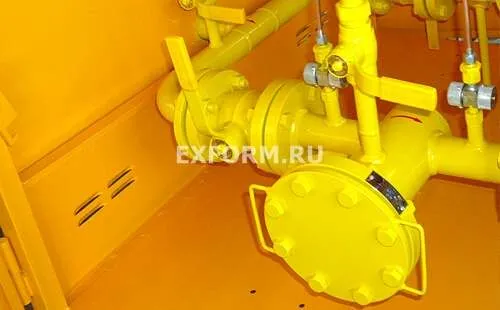

Фильтр газовый ФГ-50 — это надёжное устройство для глубокой очистки природного газа и других неагрессивных газовых сред от твёрдых механических частиц (окалины, пыли, конденсата). Применяется в системах газоснабжения различной сложности: шкафные и блочные газорегуляторные пункты (ГРПШ, ПГБ), пункты учёта расхода газа. Корпус из высококачественной стали, пропускная способность до 6500 м³/ч, степень фильтрации до 25 мкм. Срок службы — 35 лет, гарантия — 3 года.
Нужен фильтр ФГ-50 под ваши параметры? Инженеры ПКФ «Экс-Форма» помогут подобрать исполнение.
Что вы узнаете из этой страницы
- Технические характеристики фильтра ФГ-50 (давление, пропускная способность, степень очистки, габариты).
- Конструктивные особенности и принцип работы.
- Исполнения и модификации (линейное/угловое, фланцевое/сварное, БС).
- Преимущества использования фильтра в системах газоснабжения.
- Как заказать и получить консультацию.
- Ответы на частые вопросы (замена кассеты, перепад давления).
Схема устройства и подключения фильтра ФГ-50
Ниже представлена схема устройства фильтра ФГ-50 с указанием основных элементов и точек подключения контрольно-измерительных приборов.
Технические характеристики фильтра ФГ-50
Ниже приведены полные технические характеристики всех модификаций фильтра ФГ-50 (линейное и угловое исполнение, стандартное и БС). Рабочее давление для линейных фильтров — до 5,0 МПа; для угловых — до 1,2 МПа.
Расшифровка обозначений модификаций
- ФГ-50 — базовая модель, сварное соединение.
- ФГ-50Ф — фланцевое соединение.
- ФГ-50К — комбинированное (на выбор: сварное или фланцевое).
- ФГ-50.У — угловое исполнение (патрубки под углом 90°).
- ФГ-50Ф.У — угловое исполнение, фланцевое соединение.
- БС — «быстрая смена» (увеличенный допустимый перепад давления до 10 кПа, степень фильтрации 25 мкм).
Фильтры с линейным расположением патрубков
| Обозначение | Рабочее давление, МПа | DN | Макс. пропускная способность, м³/ч | Допустимый перепад, кПа | Тип соединения | Длина С, мм | Габариты, мм (Д×Ш×В) |
Масса, кг | Степень фильтрации, мкм |
|---|---|---|---|---|---|---|---|---|---|
| ФГ 50 | 5,0 | 50 | 5000 | 5 | Сварное | 440 | 440×280×526 | 35 | 80 |
| ФГ 50Ф | 5,0 | 50 | 5000 | 5 | Фланцевое | 450 | 450×280×526 | 40 | 80 |
| ФГ 50К | 5,0 | 50 | 5000 | 5 | Сварное/Фланцевое | 445 | 445×280×526 | 38 | 80 |
| ФГ 50 БС | 5,0 | 50 | 5000 | 10 | Сварное | 440 | 440×257×409 | 20 | 25 |
| ФГ 50Ф БС | 5,0 | 50 | 5000 | 10 | Фланцевое | 450 | 450×257×409 | 25 | 25 |
| ФГ 50К БС | 5,0 | 50 | 5000 | 10 | Сварное/Фланцевое | 445 | 445×257×409 | 23 | 25 |
Фильтры с угловым расположением патрубков
| Обозначение | Рабочее давление, МПа | DN | Макс. пропускная способность, м³/ч | Допустимый перепад, кПа | Тип соединения | Длина С, мм | Габариты, мм (Д×Ш×В) |
Масса, кг | Степень фильтрации, мкм |
|---|---|---|---|---|---|---|---|---|---|
| ФГ 50.У | 1,2 | 50 | 5000 | 5 | Сварное | 220 | 360×360×526 | 35 | 80 |
| ФГ 50Ф.У | 1,2 | 50 | 5000 | 5 | Фланцевое | 225 | 365×365×526 | 40 | 80 |
Конструктивные особенности и принцип работы

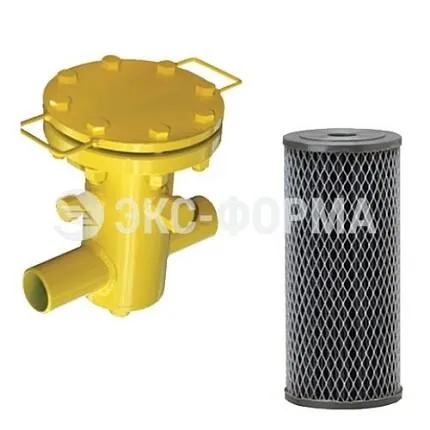

Фильтр ФГ-50 состоит из герметичного стального корпуса и сменного фильтрующего элемента. Фильтрующий элемент выполнен из армированной металлической сетки и нетканого синтетического полотна, что обеспечивает высокую степень очистки.
- Высокая эффективность очистки. Задерживает частицы окалины, пыли, конденсата, защищая регуляторы давления, ПЗК и измерительное оборудование.

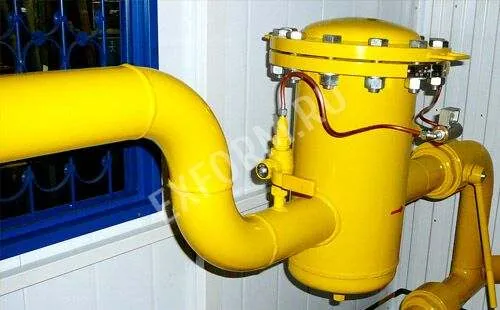

- Контроль загрязнения. На фильтре установлены штуцеры для подключения манометра (или датчика перепада давления). По разнице давления на входе и выходе контролируется степень засорения фильтрующего элемента.
- Герметичность. Корпус из высококачественной стали с защитным покрытием, устойчивым к агрессивным средам.
Почему фильтры ФГ-50 от ПКФ «Экс-Форма» лучше аналогов?
При выборе газового фильтра важно смотреть не только на цену, но и на реальные эксплуатационные характеристики. Мы сравнили ФГ-50 с продукцией других производителей, представленных на рынке.
| Параметр | ПКФ «Экс-Форма» | Рыночный поставщик А | Рыночный поставщик Б | Рыночный поставщик В |
|---|---|---|---|---|
| Срок службы | 35 лет | н/д | 15-30 лет | н/д |
| Гарантия | 3 года | 1 год | 2 года | н/д |
| Количество модификаций | 8 (БС, лин., угл.) | 2-3 | индивидуально | 1 |
| Степень фильтрации | до 25 мкм | ~80 мкм | до 80 мкм | 80 мкм |
| Исполнение (лин./угл.) | есть оба | нет | под заказ | нет |
Почему стоит заказать ФГ-50 у нас: Корпус из высококачественной стали с защитным покрытием, 35 лет службы, гарантия 3 года (у большинства альтернатив — 1–2 года). Возможность выбора из 8 модификаций.
8 (800) 550-52-31 — проконсультируем по подбору!
Не нашли подходящую модификацию? Свяжитесь с инженерами — подберём исполнение под вашу схему.
Часто задаваемые вопросы (FAQ) про фильтр ФГ-50
1. Как часто нужно менять фильтрующий элемент в ФГ-50?
Периодичность замены зависит от качества газа и запылённости. Ориентир — перепад давления на фильтре: для стандартных моделей при значении более 5 кПа, а для моделей с БС — более 10 кПа кассету необходимо заменить. В среднем — раз в 1–2 года.
2. В чем разница между ФГ-50 и ФГ-50 БС?
ФГ-50 БС — исполнение «быстрая смена». У него увеличенный допустимый перепад давления (10 кПа вместо 5 кПа), более высокая степень фильтрации (25 мкм вместо 80 мкм) и меньшие габариты.
3. Какой максимальный перепад давления допустим?
Для стандартных моделей — 5 кПа, для моделей с БС — 10 кПа. Превышение этих значений ведёт к падению давления на выходе и риску повреждения фильтрующего элемента.
4. Можно ли использовать фильтр ФГ-50 без манометра?
Технически — да, но без контроля перепада давления вы не узнаете о засорении фильтра. Рекомендуется устанавливать манометры или датчики перепада давления.
5. Есть ли у фильтра ФГ-50 байпас (обводная линия)?
Байпас не входит в состав фильтра, но при проектировании ГРПШ рекомендуется устанавливать отключающие краны до и после фильтра, а также байпасную линию для замены кассеты без остановки подачи газа.
6. Какая гарантия на фильтр ФГ-50?
Гарантия — 3 года. Срок службы — 35 лет.
