ГРПШ-07-2У1 — шкафной газорегуляторный пункт на базе двух регуляторов РДНК-1000 с основной и резервной линиями редуцирования. Предназначен для редуцирования газа высокого и среднего давления до низкого (2,0–5,0 кПа) и поддержания его на заданном уровне независимо от расхода. Максимальная пропускная способность — до 800 м³/ч.
Производится заводом «Экс-Форма» (г. Саратов) с 1991 года. Срок службы — 35 лет, гарантия — 3 года. Цена — от 135 000 руб. в зависимости от комплектации. Изготовление под заказ, доставка по всей России.
Нужна консультация по ГРПШ-07-2У1? Инженеры «Экс-Форма» рассчитают комплектацию и цену под ваш объект.
Содержание
- Ключевые показатели
- Устройство и состав линий редуцирования
- Технология производства
- Технические характеристики
- Пропускная способность
- Предохранительная арматура и условия эксплуатации
- Схема газа и габаритный чертёж
- Сертификаты и документация
- Цена, условия заказа и доставка
- Экспертное мнение
- Часто задаваемые вопросы
Ключевые показатели ГРПШ-07-2У1
- Регулятор: РДНК-1000 (2 шт.) — прямой тип
- Линий редуцирования: 2 (основная + резервная)
- Максимальный расход: до 800 м³/ч (при Pвх = 0,6 МПа)
- Входное давление: 0,05 – 0,6 МПа
- Выходное давление: 2,0 – 5,0 кПа (низкое)
- Срок службы: 35 лет
- Гарантия: 3 года (36 месяцев)
- Масса: не более 150 кг
Устройство и состав линий редуцирования

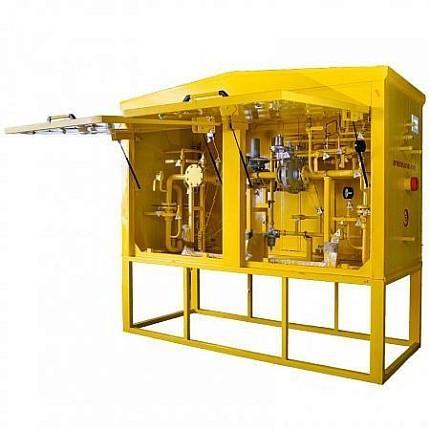

ГРПШ-07-2У1 состоит из металлического шкафа с дверками с двух сторон, установленного на раме. Внутри смонтировано технологическое оборудование, разделённое на две линии редуцирования — основную и резервную. При выходе основной линии из строя подача газа автоматически переключается на резервную — отключения потребителей не происходит.
Состав каждой линии редуцирования
- Кран шаровой фланцевый ГШК Ду-50 на входе. Затвор с корундовым покрытием, ресурс — 16 000 циклов. На входе установлен манометр для контроля входного давления.
- Фильтр газовый ФГ-50 со степенью очистки 25 или 80 мкм. Для слива конденсата предусмотрена пробка. Для замера перепада давления установлен датчик ДПД.
- Регулятор давления газа РДНК-1000 со встроенным предохранительно-запорным клапаном (ПЗК). Снижает давление и поддерживает его в заданных пределах, отключает подачу при аварийном повышении или понижении выходного давления.
- Кран шаровой фланцевый ГШК Ду-65 на выходе. На выходе установлен манометр для контроля выходного давления.
- Импульсный трубопровод с краном ГШК Ду-25.
- Предохранительный сбросной клапан ПСК-25ПН (общий для двух линий). Служит для аварийного сброса газа в атмосферу, с подводящим трубопроводом с краном ГШК Ду-20 и сбросным трубопроводом с выводом за пределы ГРПШ.
Для сброса газа в атмосферу при ремонтных работах предусмотрены продувочные трубопроводы с кранами ГШК Ду-20. Опционально ГРПШ может быть оснащён газовым обогревом, узлом учёта расхода газа, системами телеметрии.
Технология производства ГРПШ-07-2У1
Газорегуляторные пункты на базе регуляторов РДНК-1000 выпускаются на заводе «Экс-Форма» серийно и по индивидуальному заказу. На предприятии реализован полный цикл производственных процессов — от проекта до готового объекта.
- Корпус шкафа изготавливается на листогибочных станках японского производства.
- Покраска шкафа — по финской технологии порошковой окраски.
- Комплектация — только качественными приборами и запорной арматурой собственной разработки.
Изделия выпускаются с односторонним или двухсторонним обслуживанием, с горизонтальным или вертикальным подводом газа, с возможностью расположения входа и выхода газа с любой стороны.
Технические характеристики ГРПШ-07-2У1
| Параметр | Значение |
|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДНК-1000 (2 шт.) |
| Диапазон входных давлений, МПа | 0,05 – 0,6 |
| Диапазон настройки выходного давления, кПа | 2,0 – 5,0 |
| Неравномерность регулирования, % | ±10 |
Пропускная способность ГРПШ-07-2У1
| Входное давление, МПа | Расход, м³/ч |
|---|---|
| 0,05 | 70 |
| 0,1 | 130 |
| 0,2 | 280 |
| 0,3 | 450 |
| 0,4 | 600 |
| 0,5 | 700 |
| 0,6 | 800 |
Предохранительная арматура и условия эксплуатации
| Параметр | Значение |
|---|---|
| Срабатывание ПЗК при повышении давления | 1,25 Рвых. |
| Срабатывание ПЗК при понижении давления | не менее 0,5 Рвых. |
| Клапан предохранительный сбросной | ПСК-25ПН |
| Давление начала срабатывания ПСК | 1,15 Рвых. |
| Температура окружающей среды | −40…+45 °С (исп.1), −60…+45 °С (исп.2) |
| Система обогрева | Без обогрева или газовый обогрев (опционально) |
| Расход газа на обогрев | 0,05 ±15% м³/ч |
| Присоединение: вход / выход / импульс | Ду-50 / Ду-65 / Ду-15 |
| Соединение | Сварное, по ГОСТ 16037-80 |
| Межремонтный интервал | 5 лет |
| Средний срок службы | 35 лет |
| Назначенный срок службы | 35 лет |
| Масса, кг | не более 150 |
Схема газа и габаритный чертёж
Ниже представлены ознакомительные схемы ГРПШ-07-2У1. Для каждого проекта конструкторский отдел «Экс-Форма» бесплатно разработает индивидуальную газовую и габаритную схему.
Рис. 1. Газовая схема ГРПШ-07-2У1

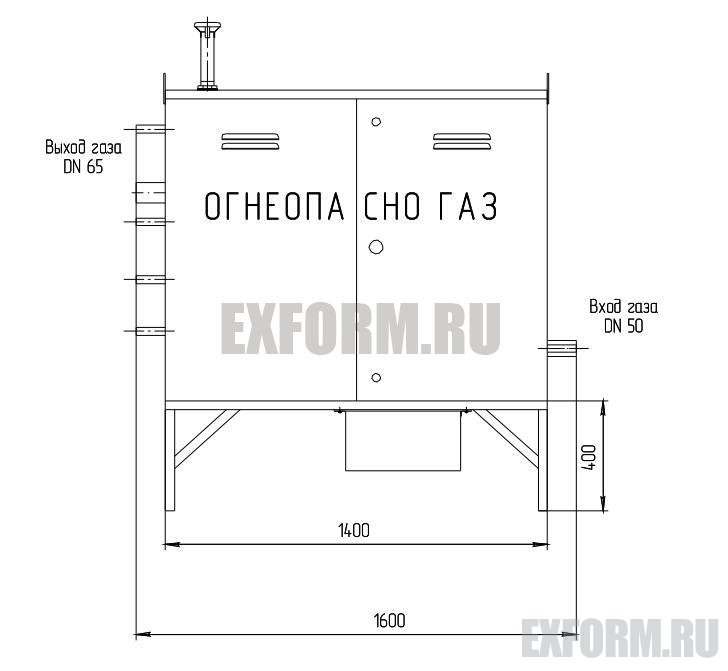

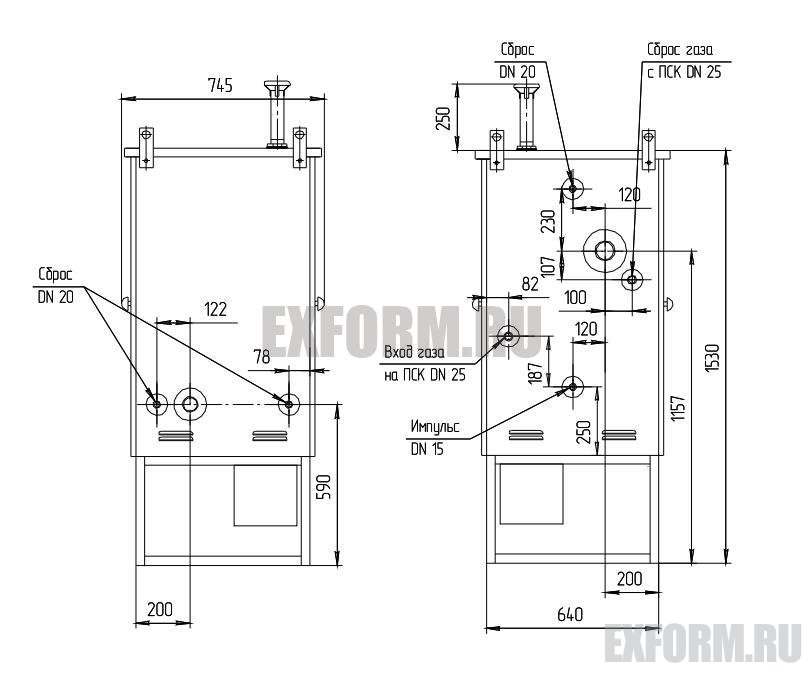

Рис. 2. Габаритный чертёж ГРПШ-07-2У1
Рис. 3. Монтажная схема ГРПШ-07-2У1
Сертификаты и документация
На ГРПШ-07-2У1 предоставляется полный пакет документов для приёмки газовой службой: паспорт изделия, паспорта на все компоненты, декларация ТР ТС 010/2011, сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ.
Пункты ГРПШ
Смотреть →Шкафные пункты
Смотреть →Технические условия
Смотреть PDF →Технические условия
Смотреть →Цена, условия заказа и доставка
Ориентировочная стоимость ГРПШ-07-2У1 — от 135 000 руб. в базовой комплектации. Точная цена зависит от комплектации: наличие газового обогрева, узла учёта газа, систем телеметрии, климатического исполнения. Для точного расчёта:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Заполните опросный лист — скачать опросный лист на ГРПШ/ГРУ.
- Получите коммерческое предложение с точной ценой и сроками в течение 1 часа.
Доставка: по всей России транспортными компаниями. Самовывоз со склада в г. Саратове. Доставка до ТК — бесплатно.
Изделие поставляется в полной заводской готовности. Гарантия — 3 года с момента пуска в эксплуатацию. Срок службы — 35 лет.
Нужен ГРПШ-07-2У1 под ваш объект?
Заполните опросный лист — инженеры рассчитают комплектацию и цену за 1 час.
Скачать опросный листили позвоните: 8 (800) 550-52-31
Мнение эксперта
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма»:
«ГРПШ-07-2У1 — это наш самый мощный шкафной пункт на базе РДНК. Два регулятора РДНК-1000 с пропускной способностью до 800 м³/ч каждый перекрывают потребности крупной котельной или промышленного цеха. Двухлинейная схема с резервом — это не роскошь, а требование безопасности для объектов с непрерывным циклом».
«Обратите внимание на климатическое исполнение. Если объект находится в регионе с морозами ниже -40°С — выбирайте исполнение 2 (до -60°С) с газовым обогревом. Это удорожание на 10–15 тысяч, которое окупается в первую же зиму без аварий».
Часто задаваемые вопросы (FAQ)
1. Чем ГРПШ-07-2У1 отличается от ГРПШ-05-2У1?
ГРПШ-07-2У1 оснащён регуляторами РДНК-1000 с пропускной способностью до 800 м³/ч. ГРПШ-05-2У1 использует РДНК-400М с максимальным расходом до 600 м³/ч. Выбирайте 07-2У1, если расход объекта превышает 600 м³/ч.
2. Зачем нужна резервная линия редуцирования?
Резервная линия обеспечивает бесперебойную подачу газа при выходе из строя или плановом обслуживании основной. Для объектов, где остановка газоснабжения недопустима (котельные, производственные цеха), это обязательное требование СП 62.13330.2011.
3. Какие исполнения по температуре доступны?
Исполнение 1: от -40°С до +45°С. Исполнение 2: от -60°С до +45°С. Для исполнения 2 рекомендуется газовый обогрев с автоматикой безопасности.
4. Какие документы идут в комплекте с ГРПШ-07-2У1?
Паспорт изделия, паспорта на все компоненты (регуляторы, фильтр, клапаны, краны), декларация ТР ТС 010/2011, сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ. Этого достаточно для приёмки газовой службой.
5. Как часто нужно обслуживать ГРПШ-07-2У1?
Осмотр — не реже 1 раза в месяц. Техническое обслуживание — 1 раз в 6 месяцев. Текущий ремонт — 1 раз в 5 лет. Проверка срабатывания ПЗК и ПСК — 1 раз в 3 месяца.
