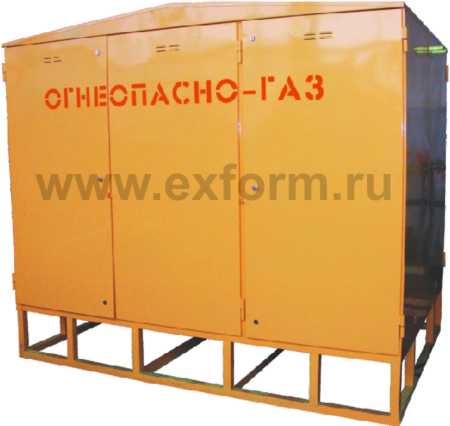

УГРШ-50А-2 — шкафная газорегуляторная установка на базе регулятора РДП-50Н(В) с основной и резервной линиями редуцирования и конвекторным отоплением. Предназначена для редуцирования давления газа и автоматического поддержания выходного давления. Климатическое исполнение — У1 по ГОСТ 15150 (от -40°С до +40°С).
Производится заводом «Экс-Форма» (г. Саратов) с 1991 года. Применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов. Срок службы — 35 лет, гарантия — 3 года. Цена — по запросу. 8 (800) 550-52-31.
Нужна консультация по УГРШ-50А-2? Инженеры «Экс-Форма» подберут комплектацию.
Содержание
- Что такое УГРШ-50А-2 и чем отличается от других моделей
- Ключевые показатели
- Устройство и состав линий редуцирования
- Конвекторное отопление: зачем и как работает
- Климатическое исполнение У1 по ГОСТ 15150
- Технические характеристики
- Пропускная способность
- Схема и чертежи
- Сертификаты и документация
- Цена и условия заказа
- Сравнение моделей УГРШ на базе РДП-50
- Экспертное мнение
- Часто задаваемые вопросы
Что такое УГРШ-50А-2 и чем отличается от других моделей
УГРШ-50А-2 — шкафная газорегуляторная установка с конвекторным отоплением на базе прямоточного регулятора РДП-50Н(В). Буква «А» означает базовое исполнение с конвекторным обогревом — в отличие от моделей с газовым обогревом (-ОГ) или без обогрева.
Ключевые отличия от других УГРШ на базе РДП-50:
- Конвекторное отопление — работает от электричества, не расходует газ.
- Климатическое исполнение У1 — работа при -40°С…+40°С по ГОСТ 15150.
- Стабильность ±5% — точнее стандартных моделей (±10%).
- Универсальный выход — от 1,5 кПа до 0,6 МПа.
Другие модели: УГРШ-50Н(В)-2 (8 модификаций), УГРШ-50-2С (двухступенчатое редуцирование).
Ключевые показатели
- Регулятор: РДП-50Н(В) — прямоточный, мембрана EFFBE
- Линий редуцирования: 2 (основная + резервная)
- Входное давление: 0,05 – 1,2 МПа
- Выходное давление: 0,0015 – 0,6 МПа
- Стабильность: ±5%
- Отопление: Конвекторное (электрическое)
- Климатика: У1 по ГОСТ 15150 (-40°С…+40°С)
- Срок службы: 35 лет
- Гарантия: 3 года
Устройство и состав линий редуцирования
УГРШ-50А-2 состоит из металлического шкафа с дверками. Внутри смонтированы две линии редуцирования — основная и резервная. Каждая линия включает:
- Кран шаровой ГШК Ду-50 на входе. Затвор с корундовым покрытием, ресурс — 16 000 циклов.
- Фильтр газовый ФГ-50 со степенью очистки 25 мкм. Слив конденсата — через кран пробковый. Контроль давления — манометр с клапаном.
- Регулятор РДП-50Н(В) — прямоточный, с мембраной EFFBE (ресурс 500 000 циклов).
- Предохранительно-запорный клапан (ПЗК) — отсекает подачу при аварии.
- Кран шаровой ГШК Ду-80 на выходе.
- Импульсный трубопровод с кранами.
- Предохранительный сбросной клапан ПСК-25 (общий).
- Продувочные трубопроводы с кранами для ремонтных работ.
Конвекторное отопление: зачем и как работает
Конвекторное отопление — система обогрева шкафа от электричества. В отличие от газового обогрева (-ОГ), конвектор не расходует газ.
Как работает
- Электрический конвектор нагревает воздух внутри шкафа.
- Тёплый воздух поднимается, холодный опускается — естественная циркуляция.
- Термостат поддерживает +5°С…+10°С, включая и отключая конвектор.
Преимущества
- Не расходует газ. Экономия около 400 м³/год.
- Пожаробезопасность. Нет открытого пламени.
- Простота обслуживания. Нет горелки, пьезорозжига, подачи газа.
- Равномерный прогрев. Конвектор распределяет тепло по объёму.
Ограничение
Требуется гарантированное электроснабжение. При частых отключениях выбирайте модель с газовым обогревом: УГРШ-50Н(В)-2-ОГ.
Климатическое исполнение У1 по ГОСТ 15150
У1 — умеренный климат, категория размещения 1 (открытый воздух):
- Температура: -40°С…+40°С
- Влажность: до 100% при +25°С
- Солнечное излучение: допустимо
- Осадки: дождь, снег — допустимо
Для регионов с температурой ниже -40°С требуется ХЛ1 — уточняйте при заказе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542 |
| Регулятор | РДП-50Н(В), 2 шт. |
| Входное давление, МПа | 0,05 – 1,2 |
| Выходное давление, МПа | 0,0015 – 0,6 |
| Стабильность | ±5% |
| Отопление | Конвекторное (электрическое) |
| Климатика | У1 по ГОСТ 15150 |
| Присоединение: вход / выход, мм | Ду-50 / Ду-80 |
| Соединение | Сварное, по ГОСТ 16037-80 |
| Габариты (Д×Ш×В), мм | 1950×1100×1600 |
Пропускная способность
| Исполнение | 0,05 МПа | 0,1 МПа | 0,3 МПа | 0,6 МПа | 1,0 МПа | 1,2 МПа |
|---|---|---|---|---|---|---|
| РДП-50Н | 150 | 300 | 780 | 1400 | 2200 | 2600 |
| РДП-50Н/1 | 120 | 240 | 620 | 1120 | 1760 | 2080 |
| РДП-50Н/2 | 90 | 180 | 470 | 840 | 1320 | 1560 |
| РДП-50В | — | — | 500 | 900 | 1400 | 1650 |
Точные значения — при оформлении заказа.
Схема и чертежи
Конструкторский отдел «Экс-Форма» бесплатно разработает индивидуальные схемы.

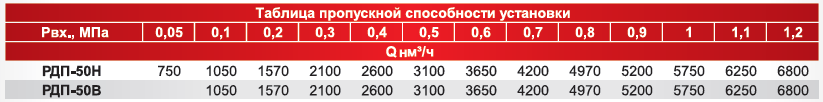

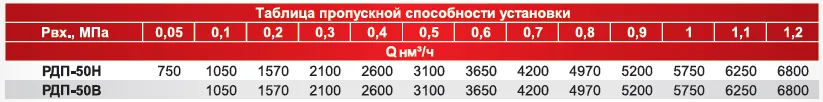

Рис. 1. Пропускная способность

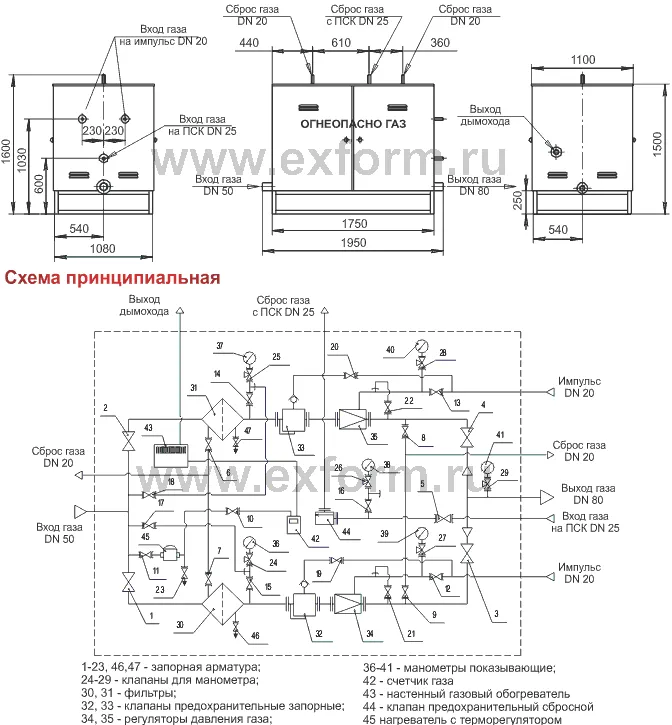

Рис. 2. Газовая схема УГРШ-50А-2
Сертификаты и документация
Пункты ГРПШ
Смотреть →Шкафные пункты
Смотреть →Цена и условия заказа
Цена предоставляется по запросу.
- Позвоните: 8 (800) 550-52-31 или market@exform.ru.
- Заполните опросный лист — скачать.
- КП в течение 1 часа.
Доставка: по всей России. Самовывоз в Саратове. До ТК — бесплатно.
Сравнение моделей УГРШ на базе РДП-50
| Модель | Регулятор | Отопление | Стабильность | Особенности | Ссылка |
|---|---|---|---|---|---|
| УГРШ-50А-2 | РДП-50Н(В) | Конвекторное | ±5% | Базовое, У1 | Вы здесь |
| УГРШ-50Н(В)-2 | РДП-50 | Опционально | ±10% | 8 модификаций | Смотреть → |
| УГРШ-50-2С | РДП-50В + РДК-50Н | Опционально | ±10% | Двухступенчатое | Смотреть → |
Мнение эксперта
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма» (Саратов, 2025):
«УГРШ-50А-2 — рабочая лошадка для объектов с надёжным электроснабжением. Конвекторное отопление даёт два плюса: не жжёт газ и равномерно прогревает шкаф. За сезон экономия около 400 кубометров газа. Но если электричество отключают — берите модель с газовым обогревом».
«Стабильность ±5% — это выше, чем у стандартных моделей. Если у вас чувствительные горелки — это ваш выбор. Если горелки допускают колебания — можно сэкономить на стандартном УГРШ-50Н(В)-2».
«И помните: конвектор требует электричества. Если в вашем районе частые отключения — берите газовый обогрев. Он работает всегда, даже когда провода обледенели».
Часто задаваемые вопросы
1. Чем отличается от УГРШ-50Н(В)-2?
Конвекторное отопление, стабильность ±5%, климатика У1. У 50Н(В)-2 больше модификаций.
2. Что такое конвекторное отопление?
Электрический конвектор с термостатом. Не расходует газ, нет открытого пламени.
3. Что означает У1?
Умеренный климат, открытый воздух. -40°С…+40°С по ГОСТ 15150.
4. Почему стабильность ±5%?
Улучшенная балансировка пружины и мембраны EFFBE, заводская настройка.
5. Можно ли заменить конвектор на газовый обогрев?
Технически да, но проще сразу заказать УГРШ-50Н(В)-2-ОГ.
