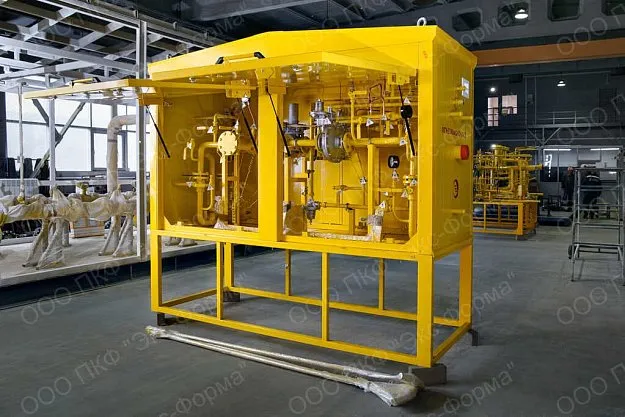

УГРШ-50НВ(НН)(ВВ) — установка газорегуляторная шкафная на базе двух прямоточных регуляторов РДП-50 с двумя независимыми линиями редуцирования, каждая со своим байпасом. Установка имеет два выхода газа и предназначена для объектов, где требуются разные параметры выходного давления. Выпускается в шести исполнениях: с низким/высоким (НВ), двумя низкими (НН) или двумя высокими (ВВ) выходными давлениями, с газовым обогревом или без.
Производится заводом «Экс-Форма» (г. Саратов) с 1991 года. Срок службы — 35 лет, гарантия — 3 года. Сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ. Цена — по запросу. Конструкторский отдел бесплатно разработает схему под ваш объект. 8 (800) 550-52-31.
Нужна консультация по выбору конфигурации УГРШ-50НВ(НН)(ВВ)? Инженеры «Экс-Форма» подберут комплектацию под параметры вашего объекта.
Содержание
- Когда нужна установка с двумя линиями и двумя выходами
- Исполнения УГРШ-50НВ(НН)(ВВ) — как выбрать
- Ключевые преимущества
- Технические характеристики всех исполнений
- Пропускная способность
- Устройство и работа
- Схема и чертежи
- Цена и порядок заказа
- Экспертное мнение
- Часто задаваемые вопросы
Когда нужна установка с двумя линиями и двумя выходами
УГРШ-50НВ(НН)(ВВ) — это решение для объектов, где требуется подача газа с разными параметрами давления от одного ГРПШ. В отличие от однорядной модели УГРШ-50Н(В), здесь смонтированы две независимые линии редуцирования, каждая со своим байпасом и своим выходом газа.
Типичные сценарии применения:
- Котельная + производственный цех: одна линия выдаёт низкое давление для горелок котлов (2–5 кПа), вторая — среднее для технологического оборудования (0,1–0,3 МПа).
- Два потребителя с разными требованиями: например, пищевое производство (нужен точный учёт и стабильное низкое давление) и административное здание (среднее давление на вводе).
- Резервирование с разными настройками: две линии настроены на разное давление — при выходе из строя одной потребители переключаются на резервную через байпас без остановки газоснабжения.
- Объекты с двумя независимыми вводами: когда газ поступает от двух разных источников с разными параметрами.
Отличие от однорядной модели: если вам нужна одна линия редуцирования с одним выходом газа, достаточно УГРШ-50Н(В). Двухрядная модель — это два независимых газорегуляторных узла в одном шкафу, что экономит место и стоимость монтажа по сравнению с установкой двух отдельных ГРПШ.
Исполнения УГРШ-50НВ(НН)(ВВ) — как выбрать
Установка выпускается в шести исполнениях, которые различаются комбинацией выходных давлений на первой и второй линиях, а также наличием газового обогрева.
| Исполнение | Выход линии 1 | Выход линии 2 | Обогрев | Применение |
|---|---|---|---|---|
| УГРШ-50НВ | Низкое: 1,5–60 кПа | Высокое: 60–600 кПа | Нет | Котельная (низкое) + цех (среднее) |
| УГРШ-50НВ-О | Низкое: 1,5–60 кПа | Высокое: 60–600 кПа | Газовый (ГГУ) | То же, для холодных регионов |
| УГРШ-50НН | Низкое: 1,5–60 кПа | Низкое: 1,5–60 кПа | Нет | Два котла с разными настройками горелок |
| УГРШ-50НН-О | Низкое: 1,5–60 кПа | Низкое: 1,5–60 кПа | Газовый (ГГУ) | То же, для холодных регионов |
| УГРШ-50ВВ | Высокое: 60–600 кПа | Высокое: 60–600 кПа | Нет | Два цеха со средним давлением |
| УГРШ-50ВВ-О | Высокое: 60–600 кПа | Высокое: 60–600 кПа | Газовый (ГГУ) | То же, для холодных регионов |
Как расшифровать обозначение при заказе:
- НВ — первая линия низкого давления, вторая — высокого
- НН — обе линии низкого давления (с разными настройками)
- ВВ — обе линии высокого давления (с разными настройками)
- -О — с газовым обогревом (ГГУ с пьезорозжигом)
Пример записи: «Установка газорегуляторная шкафная УГРШ-50НВ-О ТУ 4859-012-12213528-04».
Примечание: Давление на выходе каждой линии устанавливает заказчик. Настройку производить в соответствии со СП 62.13330.2011, ПБ 12-529, а также руководствами по эксплуатации на РДП-50, ПЗК-50 и ПСК-25.
Ключевые преимущества
| Производство | Эксплуатация |
|---|---|
|
Минимальное количество сварных швов Детали корпуса изготавливаются на собственном листогибочном оборудовании. Цельносварной каркас — только там, где необходимо. |
Два независимых выхода газа Каждая линия редуцирования работает автономно. Можно подавать газ разного давления двум потребителям от одного ГРПШ. |
|
Порошковая окраска корпуса Французское ЛКП с полимеризацией в печах. Увеличенный срок службы покрытия. |
Стабильность выходного давления Обе линии поддерживают давление с точностью ±10% независимо от колебаний расхода и входного давления. |
|
Утепление жидкой теплоизоляцией Для северных районов. Слой 1 мм сопоставим с 50 мм рулонного утеплителя. |
Два байпаса — двойное резервирование Каждая линия имеет свой байпас. Можно вывести в ремонт одну линию, не отключая вторую. |
|
Газовый обогрев с пьезорозжигом Два газовых обогревателя с 6 режимами работы и автоматикой безопасности. |
Безопасность эксплуатации ПЗК на каждой линии + два ПСК. Ложные срабатывания исключены конструкцией запорных устройств. |
|
Телеметрия и диспетчеризация Автономная работа до 5 лет. Данные по беспроводным каналам связи. |
Срок службы 35 лет Гарантия 3 года. Межремонтный интервал — 5 лет. |
Технические характеристики всех исполнений
| Параметр | УГРШ-50НВ-О | УГРШ-50НВ | УГРШ-50НН-О | УГРШ-50НН | УГРШ-50ВВ-О | УГРШ-50ВВ |
|---|---|---|---|---|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542 | |||||
| Входное давление, МПа | 0,1–1,2 | 0,1–1,2 | 0,05–1,2 | 0,05–1,2 | 0,1–1,2 | 0,1–1,2 |
| Выход линии 1, кПа | 1,5–60 | 1,5–60 | 1,5–60 | 1,5–60 | 60–600 | 60–600 |
| Выход линии 2, кПа | 60–600 | 60–600 | 1,5–60 | 1,5–60 | 60–600 | 60–600 |
| ПЗК-50: пределы настройки, кПа |
Линия 1: 0,3–3 / 2–7,5 Линия 2: 3–30 / 30–750 |
Линия 1: 0,3–3 / 2–7,5 Линия 2: 3–30 / 30–750 |
Линия 1: 0,3–3 / 2–7,5 Линия 2: 0,3–3 / 2–7,5 |
Линия 1: 0,3–3 / 2–7,5 Линия 2: 0,3–3 / 2–7,5 |
Линия 1: 3–30 / 30–750 Линия 2: 3–30 / 30–750 |
Линия 1: 3–30 / 30–750 Линия 2: 3–30 / 30–750 |
| ПСК-25: диапазон настройки, кПа |
Линия 1: 0,5–70 Линия 2: 60–700 |
Линия 1: 0,5–70 Линия 2: 60–700 |
Линия 1: 0,5–70 Линия 2: 0,5–70 |
Линия 1: 0,5–70 Линия 2: 0,5–70 |
Линия 1: 60–700 Линия 2: 60–700 |
Линия 1: 60–700 Линия 2: 60–700 |
| Стабильность, % | ±10 | |||||
| Обогрев | ГГУ, 1,85 кВт | — | ГГУ, 1,85 кВт | — | ГГУ, 1,85 кВт | — |
| Расход газа на горелку, м³/ч | 0,16–0,25 | — | 0,16–0,25 | — | 0,16–0,25 | — |
| Вход / выход, мм | 80 / 80 (два выхода) | |||||
| Масса, кг | 800 | 780 | 800 | 780 | 800 | 780 |
Назначенный срок службы: 35 лет. Наработка до отказа: 44 000 часов. Среднее время восстановления: 3 часа. По истечении назначенного срока — обязательное техническое диагностирование.
Пропускная способность
Пропускная способность каждой линии редуцирования рассчитывается независимо по таблицам для РДП-50. Суммарная пропускная способность установки — сумма расходов через обе линии. Ниже приведена таблица для стандартного регулятора РДП-50 Н/В при загрузке 80%.
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015–0,005 | 644 | 712 | 937 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,006 | — | 710 | 936 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,01 | — | 695 | 933 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,05 | — | — | 811 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,1 | — | — | — | 1323 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,3 | — | — | — | — | 0 | 1867 | 2642 | 3235 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,6 | — | — | — | — | — | — | — | 0 | 2469 | 3493 | 4277 | 4939 | 5522 | 6049 |
Важно: Суммарная пропускная способность установки = пропускная способность линии 1 + пропускная способность линии 2. Например, при входном 0,6 МПа и выходном 0,05 МПа на обеих линиях суммарный расход составит 1 404 × 2 = 2 808 м³/ч. Для точного расчёта воспользуйтесь сервисом подбора регулятора или отправьте опросный лист.
Устройство и работа

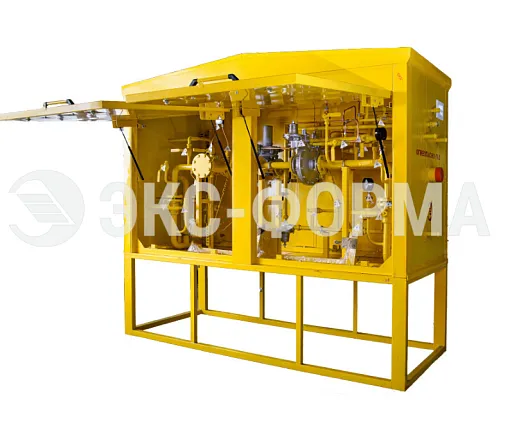

Установка состоит из металлического шкафа, в котором смонтировано технологическое оборудование. Для удобства обслуживания шкаф имеет дверки с двух сторон. Под днищем расположен обогреватель (ГГУ) для обогрева в холодное время года.
Технологическое оборудование состоит из двух независимых линий редуцирования, объединённых общим входным трубопроводом. Каждая линия включает:
- Рабочую линию редуцирования с краном шаровым на входе и выходе, фильтром ФГ-50, клапаном предохранительным запорным КП и регулятором давления РДП-50.
- Обводную линию (байпас) с краном и вентилем для ручного регулирования при ремонте рабочей линии.
- Предохранительный сбросной клапан ПСК-25 для аварийного сброса газа в атмосферу.
- Манометры для визуального контроля давления на входе, перепада на фильтре и давления на выходе.
Принцип работы: газ через общий входной патрубок поступает на обе линии редуцирования. Пройдя фильтр и ПЗК, газ редуцируется в РДП-50 до заданного давления и через выходной кран направляется к потребителю. Каждая линия работает автономно — можно настроить разное выходное давление для двух потребителей.
Контроль давления: манометры с кранами на каждой линии позволяют измерять давление до и после фильтра (контроль перепада), а также на выходе из регулятора. Для настройки ПСК предусмотрены краны с ниппелем для подключения мановакуумметра (низкое давление) или штуцера для манометра (высокое давление).
Продувочные трубопроводы с кранами на каждой линии позволяют сбрасывать газ в атмосферу при ремонтных работах. Слив конденсата из фильтров — через краны КН18 и КН19.
Схема и чертежи

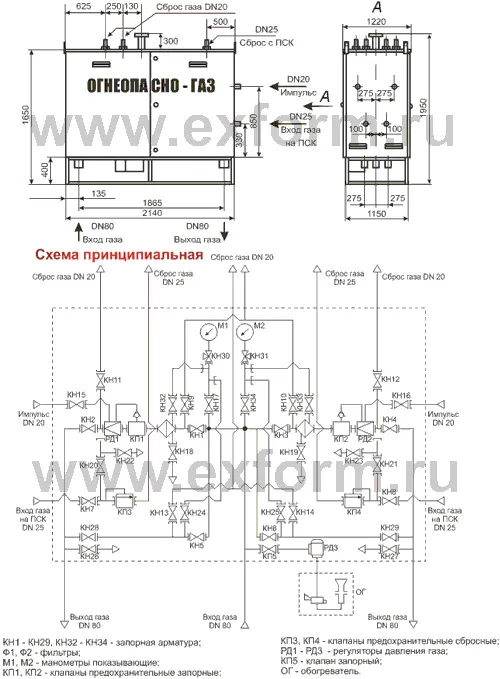

Газовая схема УГРШ-50НВ(НН)(ВВ)
Цена и порядок заказа
Цена на УГРШ-50НВ(НН)(ВВ) предоставляется по запросу — стоимость зависит от выбранного исполнения и комплектации. Порядок заказа:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Заполните опросный лист — скачать опросный лист. Укажите требуемые параметры для каждой линии: входное/выходное давление, расход, необходимость обогрева.
- Получите КП за 1 час с индивидуальной схемой и точной ценой.
Доставка: по всей России транспортными компаниями. Самовывоз со склада в г. Саратове. Доставка до ТК — бесплатно.
Готовы заказать УГРШ-50НВ(НН)(ВВ)?
Заполните опросный лист — инженеры рассчитают комплектацию и цену за 1 час.
Скачать опросный листили позвоните: 8 (800) 550-52-31
Экспертное мнение
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма» (Саратов, 2025):
«УГРШ-50НВ(НН)(ВВ) — это профессиональное решение, когда одного выхода газа недостаточно. Самый частый сценарий: котельная (низкое давление) + производственный цех (среднее). Вместо двух отдельных ГРПШ ставится один шкаф с двумя линиями — экономия на фундаменте, монтаже и обслуживании».
«В 2023 году делали УГРШ-50НВ-О для агрокомплекса в Краснодарском крае. Первая линия — 3 кПа на зерносушилку, вторая — 0,3 МПа на котельную. Расход на сушилке сезонный, от 200 до 1 800 м³/ч. Настроили ПЗК на нижний предел 0,8 кПа — чтобы при падении расхода ниже порога чувствительности счётчика линия отключалась автоматически. За два сезона ни одного ложного срабатывания».
«Главное при заказе двухрядной модели — правильно указать параметры для КАЖДОЙ линии. Часто присылают опросный лист с одним расходом и одним давлением, а потом выясняется, что на второй линии параметры совсем другие. Приходится перепроектировать. Не экономьте время на заполнении опросного листа — укажите все данные для обеих линий».
«И ещё важный момент по обогреву. В двухрядной модели два регулятора работают одновременно, тепловыделение выше, чем в однорядной. Но если объект в Якутии или на Ямале — берите версию с обогревом обязательно. Один случай обмерзания регулятора в -45 °C окупает стоимость обогревателя на 100 лет вперёд».
Часто задаваемые вопросы
1. Чем УГРШ-50НВ отличается от УГРШ-50НН и УГРШ-50ВВ?
НВ — одна линия низкого давления (1,5–60 кПа), вторая — высокого (60–600 кПа). НН — обе линии низкого давления (могут иметь разные настройки). ВВ — обе линии высокого давления (тоже с разными настройками). Выбор зависит от потребителей: если котельная (низкое) + цех (среднее) — берите НВ. Если два котла с разными горелками — НН. Если два цеха со средним давлением — ВВ.
2. Можно ли заказать установку с двумя разными расходами на линиях?
Да, регуляторы на каждой линии подбираются под заданный расход. Можно установить РДП-50/1 на одну линию (расход до 4 500 м³/ч) и РДП-50/2 на другую (расход до 3 400 м³/ч). Укажите расход для каждой линии в опросном листе.
3. Зачем нужны два байпаса, если есть две рабочие линии?
Каждая линия обслуживает своего потребителя с заданным давлением. Если одна линия выходит в ремонт, её потребитель остаётся без газа. Байпас позволяет временно запитать потребителя в обход регулятора — с ручным регулированием давления. Второй байпас нужен для второй линии по той же причине.
4. В чём отличие от УГРШ-50Н(В) с одной линией?
УГРШ-50Н(В) — одна линия, один выход газа, один байпас. Подходит, когда всем потребителям нужно одинаковое давление. УГРШ-50НВ(НН)(ВВ) — две линии с независимыми настройками и двумя выходами. Выбирайте двухрядную модель, если у вас два потребителя с разными требованиями к давлению газа. Подробнее: УГРШ-50Н(В) — однорядная модель.
5. Какие документы идут в комплекте и как проходит приёмка?
Паспорт изделия, паспорта на все комплектующие (РДП-50 ×2, ПЗК ×2, ПСК ×2, фильтры, краны), декларация ТР ТС 010/2011, сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ. Приёмка газовой службой — по стандартной процедуре, как для любого ГРПШ. Подробнее: Приёмка ГРПШ газовой службой.
