УГРШ-50Н(В) — установка газорегуляторная шкафная на базе прямоточного регулятора РДП-50 с одной линией редуцирования и обводной линией (байпасом). Выпускается в четырёх модификациях: базовая (Н/В, с обогревом или без), с узлом коммерческого учёта газа (ЭК) и с регулятором-монитором (2М). Пропускная способность — до 6 800 м³/ч, входное давление — 0,05–1,2 МПа.
Производится заводом «Экс-Форма» (г. Саратов) с 1991 года. Срок службы — 35 лет, гарантия — 3 года. Сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ. Цена — по запросу. Конструкторский отдел бесплатно разработает схему под ваш объект. 8 (800) 550-52-31.
Нужна консультация по выбору модификации УГРШ-50Н(В)? Инженеры «Экс-Форма» подберут комплектацию под ваш объект.
Содержание
- Модификации УГРШ-50Н(В) — как выбрать
- Ключевые преимущества
- Технические характеристики всех модификаций
- Пропускная способность
- Устройство и принцип работы
- Меры безопасности
- Техническое обслуживание
- Пуск в работу
- Схема и чертежи
- Цена и порядок заказа
- Экспертное мнение
- Часто задаваемые вопросы
Модификации УГРШ-50Н(В) — как выбрать
УГРШ-50Н(В) выпускается в нескольких модификациях, отличающихся типом выходного давления, наличием обогрева, системы учёта газа и схемы резервирования. Ниже — сводная таблица, которая поможет выбрать нужный вариант.
| Модификация | Выходное давление | Обогрев | Узел учёта | Резервирование | Стабильность |
|---|---|---|---|---|---|
| УГРШ-50Н | Низкое: 0,0015–0,06 МПа | Нет | Нет | Байпас | ±10% |
| УГРШ-50Н-О | Низкое: 0,0015–0,06 МПа | Газовый (ГГУ) | Нет | Байпас | ±10% |
| УГРШ-50В | Высокое: 0,06–0,6 МПа | Нет | Нет | Байпас | ±10% |
| УГРШ-50В-О | Высокое: 0,06–0,6 МПа | Газовый (ГГУ) | Нет | Байпас | ±10% |
| УГРШ-50Н-ЭК | Низкое: 0,0015–0,06 МПа | Газовый (ГГУ) | Турбинный / ротационный счётчик | Байпас | ±5% |
| УГРШ-50В-ЭК | Высокое: 0,06–0,6 МПа | Газовый (ГГУ) | Турбинный / ротационный счётчик | Байпас | ±5% |
| УГРШ-50В-2М | Высокое: 0,06–0,6 МПа | Нет | Нет | Регулятор-монитор | ±5% |
Как расшифровать обозначение при заказе:
- Н — низкое выходное давление (1,5–60 кПа); В — высокое (60–600 кПа)
- О — с газовым обогревом (ГГУ с пьезорозжигом); без «О» — без обогрева
- ЭК — с узлом коммерческого учёта газа (счётчик + корректор)
- 2М — с регулятором-монитором (бесперебойная подача газа без байпаса)
Пример записи: «Установка газорегуляторная шкафная УГРШ-50Н-О ТУ 4859-012-12213528-04».
Ключевые преимущества
| Производство | Эксплуатация |
|---|---|
|
Минимальное количество сварных швов Детали корпуса изготавливаются на собственном листогибочном оборудовании. Цельносварной каркас — только там, где необходимо. |
Работа с любыми расходами газа Установки работают от 0 м³/ч до максимальных расходов. Стабильность сохраняется при сколь угодно малых расходах. |
|
Порошковая окраска корпуса Французское ЛКП. Краска наносится электростатическим распылением с последующей полимеризацией в печах. Увеличенный срок службы покрытия. |
Стабильность выходного давления Высокая стабильность поддержания выходного давления независимо от изменения расхода или входного давления. |
|
Утепление жидкой теплоизоляцией Для северных районов каркас утепляется изнутри жидкой теплоизоляцией. Слой 1 мм сопоставим по свойствам с 50 мм рулонного утеплителя. |
Высокая пропускная способность Наибольшая пропускная способность среди существующих моделей подобного типа — до 6 800 м³/ч. |
|
Газовый обогрев с пьезорозжигом 1 или 2 газовых обогревателя с 6 режимами работы, автоматикой безопасности и дополнительным теплообменником. |
Безопасность эксплуатации Конструкция запорных устройств обеспечивает высокую точность срабатывания. Ложные срабатывания исключены. |
|
Узел учёта, телеметрия, диспетчеризация Телеметрия во взрывозащищённом исполнении работает автономно до 5 лет. Данные передаются по каналам беспроводной связи. |
Минимальные эксплуатационные затраты Срок службы — не менее 35 лет, гарантия — 3 года. Межремонтный интервал — 5 лет. |
Технические характеристики всех модификаций
| Параметр | УГРШ-50Н | УГРШ-50Н-О | УГРШ-50В | УГРШ-50В-О | УГРШ-50Н-ЭК | УГРШ-50В-ЭК | УГРШ-50В-2М |
|---|---|---|---|---|---|---|---|
| Регулируемая среда | Природный газ ГОСТ 5542 | Природный газ ГОСТ 5542 | Природный газ ГОСТ 5542 | Природный газ ГОСТ 5542 | Природный газ ГОСТ 5542 | Природный газ ГОСТ 5542 | Природный газ ГОСТ 5542 |
| Входное давление, МПа | 0,05–1,2 | 0,05–1,2 | 0,1–1,2 | 0,1–1,2 | 0,05–1,2 | 0,1–1,2 | 0,1–1,2 |
| Выходное давление, МПа | 0,0015–0,06 | 0,0015–0,06 | 0,06–0,6 | 0,06–0,6 | 0,0015–0,06 | 0,06–0,6 | 0,06–0,6 |
| ПЗК-50: нижний/верхний предел, МПа | 0,0003–0,003 / 0,002–0,075 | 0,0003–0,003 / 0,002–0,075 | 0,003–0,03 / 0,03–0,75 | 0,003–0,03 / 0,03–0,75 | 0,0003–0,003 / 0,002–0,075 | 0,003–0,03 / 0,03–0,75 | — (монитор: 0,05–0,6) |
| ПСК-25, МПа | 0,0005–0,07 | 0,0005–0,07 | 0,06–0,7 | 0,06–0,7 | 0,0005–0,07 | 0,06–0,7 | 0,06–0,7 |
| Стабильность, % | ±10 | ±10 | ±10 | ±10 | ±5 | ±5 | ±5 |
| Обогрев | — | ГГУ, 1,85 кВт | — | ГГУ, 1,85 кВт | ГГУ, 1,85 кВт | ГГУ, 1,85 кВт | — |
| Вход / выход, мм | 50 / 80 | 50 / 80 | 50 / 80 | 50 / 80 | 50 / 80 | 50 / 80 | 80 / 100 |
| Габариты (Д×Ш×В), мм | 1300×660×1900 | 1300×660×2110 | 1300×660×1900 | 1300×660×2110 | 2530×980×2250 | 2530×980×2250 | 2680×820×1950 |
| Масса, кг | 400 | 450 | 400 | 450 | 850 | 850 | 800 |
Назначенный срок службы: 35 лет. Наработка до отказа: 44 000 часов. Среднее время восстановления: 3 часа. По истечении назначенного срока — обязательное техническое диагностирование.
Пропускная способность
Пропускная способность зависит от модели регулятора РДП-50 (базовый, /1 или /2) и соотношения входного и выходного давления. Ниже — таблицы для трёх вариантов регулятора при загрузке 80%.
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015–0,005 | 606 | 670 | 882 | 1322 | 1761 | 2200 | 2638 | 3078 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,006 | — | 668 | 881 | 1322 | 1761 | 2200 | 2638 | 3078 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,01 | — | 654 | 878 | 1322 | 1761 | 2200 | 2638 | 3078 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,05 | — | — | 763 | 1322 | 1761 | 2200 | 2638 | 3078 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,1 | — | — | — | 1245 | 1761 | 2200 | 2638 | 3078 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,3 | — | — | — | — | 0 | 1758 | 2486 | 3045 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,6 | — | — | — | — | — | — | — | 0 | 2324 | 3287 | 4026 | 4649 | 5197 | 5694 |
Примечание: Полные таблицы пропускной способности для РДП-50/1 Н/В и РДП-50/2 Н/В предоставляются по запросу. Для точного подбора регулятора воспользуйтесь сервисом подбора регулятора или отправьте опросный лист.
Устройство и принцип работы

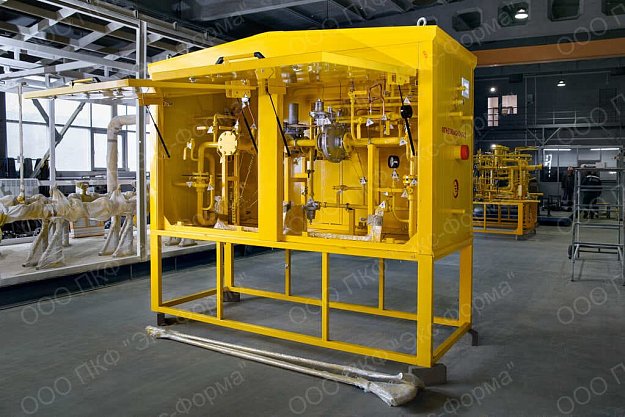

Установка состоит из металлического шкафа с двумя дверками на раме. Под днищем может быть расположен обогреватель (ГГУ) для обогрева в холодное время года. Технологическое оборудование включает линию редуцирования и обводную линию (байпас).
Как работает УГРШ-50Н(В)
Газ через фланцевый кран ГШК КН1, фильтр ФГ-50 Ф и клапан предохранительный запорный КП1 поступает к регулятору давления газа РДП-50 РД1. От регулятора через кран КН2 газ поступает к потребителю.
Для контроля давления на входе и замера перепада на фильтре предусмотрен манометр М с клапаном КН16. Обводная линия обеспечивает бесперебойную работу при ремонте основной линии. Сброс газа при аварии — через ПСК-25 КП2.
Конденсат из фильтра сливается через кран КН11. Продувка участков газопровода «на свечу» — через краны КН4, КН5, КН7.
Особенности модификации 2М (регулятор-монитор)

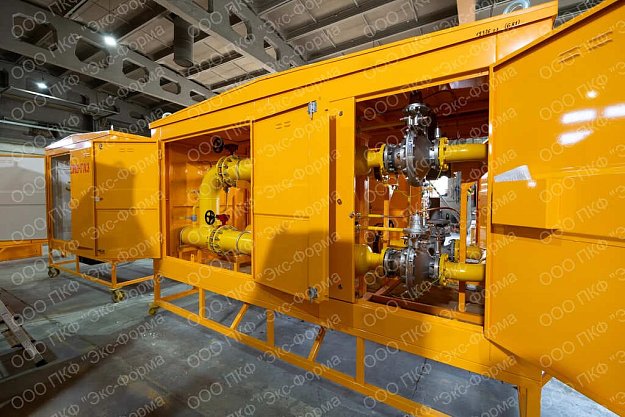

В модификации УГРШ-50В-2М применена технология регулятора-монитора, разработанная «Экс-Форма» в 2009 году. Два регулятора РДП-50В установлены последовательно: один — в режиме регулирования (поддерживает выходное давление), второй — в режиме монитора (контролирует давление после первого и берёт на себя регулирование при его отказе). Это обеспечивает бесперебойную подачу газа без байпаса и перерывов на переключение.
Меры безопасности
- Монтаж и эксплуатация — по «Правилам безопасности систем газораспределения и газопотребления» и СП 62.13330.2011.
- К обслуживанию допускаются лица, прошедшие проверку знаний по ПБ 12-529-03, изучившие РЭ на установку и комплектующие.
- Запорную арматуру открывать медленно и плавно. Резкие перепады давления недопустимы.
- Установку заземлить по ПУЭ. В месте заземления — знак заземления.
- Дверки шкафа должны закрываться и запираться. На дверках — надпись «ОГНЕОПАСНО ГАЗ».
- При появлении запаха газа — вызвать аварийную службу.
Техническое обслуживание
| Вид работ | Периодичность |
|---|---|
| Осмотр технического состояния (обход) | По графику эксплуатации |
| Проверка параметров ПЗК и ПСК | 1 раз в 3 месяца + после ремонта |
| Техническое обслуживание | 1 раз в 6 месяцев |
| Текущий ремонт | 1 раз в 5 лет |
При ТО проверяются: плотность отключающих устройств и предохранительных клапанов, герметичность соединений, состояние фильтра (очистка), смазка трущихся частей, плотность и чувствительность мембран, продувка импульсных трубок, параметры настройки ПЗК и ПСК.
При текущем ремонте: разборка регулятора, ПЗК, ПСК с очисткой, проверка плотности клапанов к сёдлам, замена изношенных деталей, ремонт запорной арматуры.
Пуск в работу
- Подать давление к входному патрубку. Проверить давление на входе по манометру М (открыть КН10 и КН16).
- Плавно заполнить трубопровод газом: открыть КН1, взвести КП1.
- Медленно открыть КН6 (импульсный трубопровод), КН13, КН3 (перед ПСК).
- При температуре ниже +5 °С включить обогреватель (ГГУ) по руководству на газогорелочное устройство.
- Переход на байпас: медленно открыть КН18 (предварительно открыв КН4). Выставить давление чуть выше выходного, открывая КН19. Контролировать через КН12. Отключить основную линию кранами КН1, КН2, КН6, КН13.
Схема и чертежи

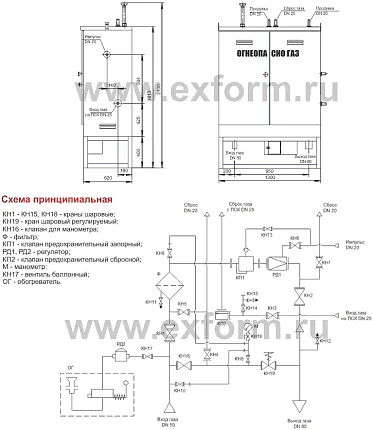

Газовая схема УГРШ-50Н(В)

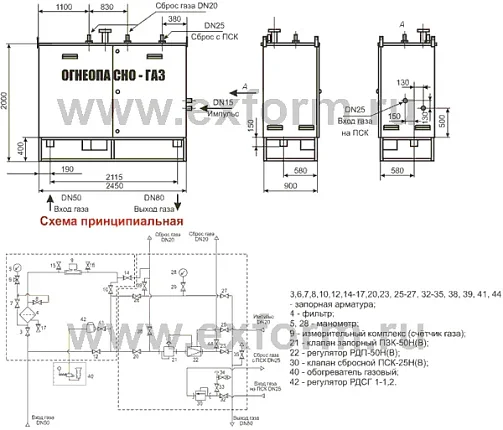

Газовая схема УГРШ-50Н(В)-ЭК (с узлом учёта газа)
Газовая схема УГРШ-50В-2М (с регулятором-монитором)
Цена и порядок заказа
Цена на УГРШ-50Н(В) и её модификации предоставляется по запросу — стоимость зависит от выбранной модификации, комплектации и типа счётчика (для версии ЭК). Порядок заказа:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Заполните опросный лист — скачать опросный лист. Укажите требуемое входное/выходное давление, расход, необходимость обогрева, учёта газа и тип резервирования.
- Получите КП за 1 час с индивидуальной схемой и точной ценой.
Доставка: по всей России транспортными компаниями. Самовывоз со склада в г. Саратове. Доставка до ТК — бесплатно.
Готовы заказать УГРШ-50Н(В)?
Заполните опросный лист — инженеры рассчитают комплектацию и цену за 1 час.
Скачать опросный листили позвоните: 8 (800) 550-52-31
Экспертное мнение
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма» (Саратов, 2025):
«УГРШ-50Н(В) — наша самая массовая модель. За 34 года производства мы отгрузили более 15 000 таких установок по всей России. Заказчики ценят её за простоту и надёжность: одна линия, байпас, минимум автоматики, которая может отказать».
«Модификация 2М с регулятором-монитором — это уже для ответственных объектов, где перерыв в подаче газа недопустим. В 2024 году поставили такую на хлебозавод в Новосибирской области. При пиковых нагрузках до 5 200 м³/ч установка держит давление ±2,8%, хотя паспортная норма ±5%. Резервный регулятор в режиме монитора ни разу не включился в аварийный режим — основной справляется штатно».
«Если нужен учёт газа — берите версию ЭК. Мы ставим счётчики СГ 16М (турбинные) на большие расходы и RVG (ротационные) — на малые и средние. Главное при заказе: не забудьте указать минимальный и максимальный расход. От этого зависит типоразмер счётчика. Ошиблись с типоразмером — счётчик либо не запустится на малых расходах, либо будет работать с перегрузкой на пике».
«И ещё: всегда закладывайте байпас. Даже если берёте 2М. Байпас — это страховка на случай, если обе линии встанут на ремонт одновременно. За 34 года видел такое дважды — и оба раза байпас спас объект от остановки».
Часто задаваемые вопросы
1. Чем отличается УГРШ-50Н от УГРШ-50В?
УГРШ-50Н — с низким выходным давлением (1,5–60 кПа), для газопроводов низкого давления (котлы, плиты). УГРШ-50В — с высоким выходным давлением (60–600 кПа), для газопроводов среднего давления или когда после ГРПШ давление подаётся в распределительную сеть. Регулятор один и тот же (РДП-50), разница в настройке и исполнении.
2. Зачем нужен обогрев (модификация «-О»)?
При снижении давления газ охлаждается (эффект Джоуля — Томсона). При низких температурах это приводит к обмерзанию регулятора, образованию гидратов и отказу оборудования. Газовый обогреватель с пьезорозжигом поддерживает температуру внутри шкафа выше точки росы. Для южных регионов обогрев может не потребоваться. Рекомендация «Экс-Форма»: устанавливать обогрев при зимней температуре ниже –15 °C.
3. Чем 2М отличается от обычного байпаса?
Байпас требует ручного переключения: оператор должен прийти на объект, закрыть основную линию, открыть байпас и вручную регулировать давление. Это занимает 15–30 минут. Регулятор-монитор переключает линии автоматически за доли секунды — потребитель не замечает перерыва в подаче газа. Важно для котельных, производств с непрерывным циклом и объектов без постоянного персонала.
4. Какой счётчик выбрать для версии ЭК?
Турбинный СГ 16М — для больших расходов (от 100 м³/ч). Ротационный RVG — для малых и средних (до 250 м³/ч). Главное правило: минимальный расход вашего объекта должен быть не ниже порога чувствительности счётчика (для турбинных это примерно 10% от номинала), а максимальный — не выше 1,2 номинала. Пришлите опросный лист — подберём.
5. Какие документы нужны для приёмки газовой службой?
Паспорт изделия, паспорта на все комплектующие (РДП-50, ПЗК, ПСК, фильтр, краны), декларация ТР ТС 010/2011, сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ. Полный пакет — у наших менеджеров. Подробнее о приёмке: Приёмка ГРПШ газовой службой.
