Проектирование пунктов газорегуляторных блочных (ПГБ) — это создание модульных, полностью утеплённых и отапливаемых газорегуляторных систем для объектов с высокими требованиями к надёжности, сейсмостойкости и работе в суровых климатических условиях. ПГБ применяются в газораспределительных сетях жилищных, коммунально-бытовых, сельскохозяйственных, промышленных и других объектов. В этом руководстве инженеры ПКФ «Экс-Форма» разобрали все этапы проектирования: от классификации и устройства до вариантов исполнения и примеров готовых моделей.
Нужен проект ПГБ под ваши параметры? Инженеры ПКФ «Экс-Форма» разработают индивидуальное решение.
Что вы узнаете из статьи
- Что такое ПГБ и для каких объектов применяется.
- Классификация ПГБ по технологической схеме (1 линия, с резервом, с двумя резервными).
- Устройство и принцип работы.
- Дополнительное оборудование: узел учёта, телеметрия, АСУ ТП.
- Конструктивные особенности здания ПГБ (утепление, отопление, вентиляция, освещение).
- Примеры моделей ПГБ с техническими характеристиками.
Что такое пункт газорегуляторный блочный (ПГБ)?
ПГБ (пункт газорегуляторный блочный) — это комплекс оборудования и устройств, размещённый в одном или нескольких утеплённых блок-боксах контейнерного типа (на салазках). Основное назначение ПГБ:
- понижение входного давления газа до необходимого уровня;
- автоматическое поддержание постоянного выходного давления независимо от колебаний на входе и изменения расхода газа;
- очистка газа от механических примесей;
- автоматическое отключение подачи газа при отклонении выходного давления за заданные пределы (предотвращение аварий).
Классификация ПГБ
В зависимости от технологической схемы и требований к надёжности газоснабжения, ПГБ классифицируются следующим образом:
| Тип схемы | Описание | Для каких объектов |
|---|---|---|
| 1 линия редуцирования + байпас | Базовая схема с одной рабочей линией и обводной линией (байпасом) для ручного пуска. | Некритичные объекты, где допустима остановка подачи газа на время ремонта. |
| Основная + резервная линии | Две одинаковые линии редуцирования. При отказе основной резервная включается автоматически. | Бесперебойное газоснабжение котельных, больниц, ЖКХ. |
| 2 основные + 2 резервные линии | Две пары линий, могут настраиваться на разное выходное давление, последовательное или параллельное включение. | Крупные промышленные объекты, газораспределительные станции. |
Устройство и принцип работы ПГБ
Принцип действия
- Очистка. Газ поступает в ПГБ через входное запорное устройство и проходит очистку от механических примесей в фильтре.
- Редуцирование. Далее газ подаётся на регулятор, который снижает входное давление до требуемого и автоматически поддерживает его на выходе.
- Защита (ПСК). При незначительном повышении выходного давления открывается предохранительный сбросной клапан (ПСК) и сбрасывает излишек газа в атмосферу через сбросной трубопровод.
- Защита (ПЗК). При дальнейшем повышении или понижении выходного давления до аварийных значений срабатывает встроенный в регулятор запорный клапан (ПЗК) — подача газа автоматически перекрывается.
- Подача потребителю. После регулятора газ с редуцированным давлением через выходное запорное устройство поступает к конечным потребителям.
Резервная линия (если предусмотрена) функционирует аналогично и используется в период ремонта или обслуживания основной линии.
Из каких отсеков состоит ПГБ?
Пункт газорегуляторный блочный состоит из двух изолированных отсеков, разделённых газонепроницаемой перегородкой, каждый с автономным входом:
- Технологический отсек — оборудование редуцирования, очистки, учёта и безопасности.
- Отопительное отделение — газовый котёл (АОГВ), газовые конвекторы или электрообогреватели, обеспечивающие положительную температуру внутри ПГБ (не ниже +5°C) зимой.
Дополнительное оборудование ПГБ
По требованию заказчика ПГБ могут оснащаться дополнительными системами:
| Оборудование | Назначение |
|---|---|
| Узел учета расхода газа (УУРГ) | Коммерческий учёт газа (счётчик, корректор объёма, датчики давления и температуры). |
| Система телеметрии | Удалённая передача показаний и сигналов на диспетчерский пункт. |
| АСУ ТП | Автоматизированная система управления технологическим процессом распределения газа. |
| Противопожарная система и газоанализаторы | Контроль загазованности и пожаротушения. |

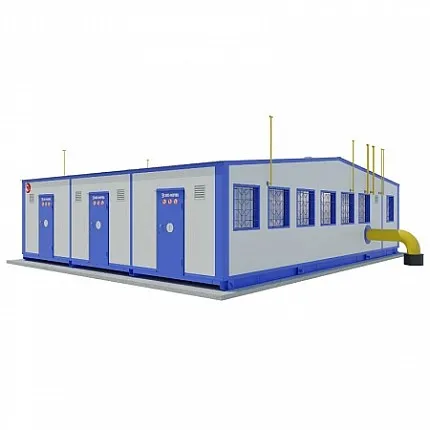

Конструктивные особенности здания ПГБ
- Корпус: стальные листы со слоем теплоизоляционного материала между ними. Снаружи может быть отделано сайдингом.
- Разборная конструкция: ПГБ может состоять из нескольких отдельных отсеков, соединяемых на месте монтажа. Это обеспечивает удобство транспортировки и сборки в стеснённых условиях.
- Вентиляция: воздухообмен осуществляется через вентиляционные отверстия с решётками, на крыше — вентиляционные трубы с дефлекторами.
- Освещение: естественное (окна) и искусственное (электрическое). Электрооборудование — во взрывозащищённом исполнении.
Примеры ПГБ производства «Экс-Форма»
Ниже приведены основные модели блочных газорегуляторных пунктов, их ключевые параметры и особенности. Вы можете перейти на страницу интересующей модели для получения более подробной информации или заказа.
| Модель | Расход, м³/ч (max) | Входное давление, МПа | Линии редуцирования | Узел учёта | Ссылка |
|---|---|---|---|---|---|
| ПГБ-50Н | до 6067 | до 1,2 | 1 (базовая) | Опционально | Перейти → |
| ПГБ-100Н-2 | до 24272 | до 1,2 | 2 | Опционально | Перейти → |
| ПГБ-50Н-2-ЭК | до 6067 | до 1,2 | 2 (основная и резервная) | Да | Перейти → |
| ПГБ-100Н(В)-2-ЭК | до 24272 | до 1,2 | 2 (основная и резервная) | Да | Перейти → |
Нужно рассчитать стоимость ПГБ под ваши параметры? Заполните опросный лист или свяжитесь с нашими инженерами.
Часто задаваемые вопросы (FAQ) про проектирование ПГБ
1. Чем ПГБ отличается от ГРПШ?
ПГБ — это блочное исполнение в утеплённом контейнере (блок-боксе) с отоплением, рассчитанное на эксплуатацию в суровых климатических условиях (до -60°C). ГРПШ — шкафное исполнение, рассчитанное на установку на улице в умеренном климате.
2. Какая гарантия на ПГБ «Экс-Форма»?
Гарантия — 3 года. Срок службы — 50 лет. Межсервисный интервал — 7 лет.
3. Из каких отсеков состоит ПГБ?
ПГБ состоит из двух изолированных отсеков: технологического (газовое оборудование) и отопительного (котёл, конвекторы). Между ними — газонепроницаемая перегородка.
4. Можно ли заказать ПГБ с двумя линиями редуцирования?
Да. Основные варианты: 1 линия + байпас, основная + резервная линии, 2 основные + 2 резервные линии (на одинаковое или разное выходное давление).
5. Нужно ли отопление для ПГБ?
Да. ПГБ рассчитаны на эксплуатацию при отрицательных температурах, внутри поддерживается не ниже +5°C. Отопление может быть газовым (АОГВ, конвекторы) или электрическим.
6. Что такое байпас?
Байпас — это обводная линия, которая позволяет запускать газ в обход регулятора при первом пуске или ремонте. В штатном режиме байпас закрыт.
