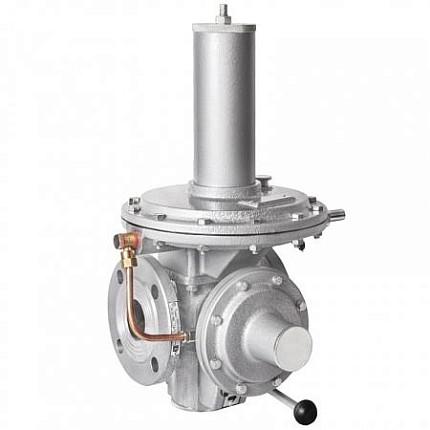

Регулятор давления газа РДК-500 — это комбинированный регулятор производства ПКФ «Экс-Форма», предназначенный для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода. Оснащён встроенным клапаном-отсекателем, обеспечивающим автоматическое отключение подачи газа при аварийном повышении или понижении давления сверх допустимых значений.
Применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов. В отличие от моделей РДК-50Н и РДК-50С, имеет уменьшенные габариты и массу (15 кг), а также уникальную компоновку, повышающую удобство настройки и обслуживания. Стабильно работает при любых, сколь угодно малых расходах газа — минимальный расход не нормируется.
Ключевые показатели надёжности
- Срок службы: 35 лет
- Гарантия: 3 года
- Межсервисный интервал: 7 лет
- Встроенный фильтр: есть
- Сертификат: ГАЗСЕРТ, ИНТЕРГАЗСЕРТ
- Патент РФ: 2276804
- ТУ: 3712-016-12213528-2011
8 (800) 550-52-31 или market@exform.ru
Содержание
- Отличия РДК-500 от других моделей РДК
- Преимущества
- Устройство регулятора
- Технические характеристики
- Пропускная способность и модификации
- Цена, сроки, доставка
- Часто задаваемые вопросы
Отличия РДК-500 от других моделей РДК
Линейка РДК включает три модели, различающиеся конструкцией и областью применения:
| Параметр | РДК-500 | РДК-50Н | РДК-50С |
|---|---|---|---|
| Система разгрузки клапана | Разгрузочная мембрана с рычажной системой | Мембранная | Поршневая |
| Максимальная пропускная способность | 321 м³/ч | 2855 м³/ч | 2855 м³/ч |
| Масса, кг | 15 | 20 | 16 |
| Габариты (Д×Ш×В), мм | 340×285×510 | 350×290×660 | 335×240×590 |
| Встроенный фильтр | Есть | Нет | Есть |
| Диапазон входных давлений, МПа | 0,025–0,6 | 0,025–1,2 | 0,05–1,2 |
| Минимальный расход газа | Не нормируется | Нормируется | Не нормируется |
Преимущества регулятора РДК-500
- Система разгрузки клапана — значительно снижает неравномерность регулирования и обеспечивает высокую пропускную способность, что особенно актуально при сезонных понижениях давления в сетях газораспределения.
- Рычажная система — обеспечивает надёжное закрытие клапана и низкий прирост давления газа при нулевом расходе («тупике»). Герметичность затвора — по классу «А» ГОСТ 9544.
- Клапан-отсекатель с мембраной большой активной площади — минимальное количество трущихся деталей повышает точность и надёжность срабатывания. Ложные отключения исключены.
- Блочная конструкция — позволяет производить регламентные работы и ремонт без снятия регулятора с газопровода. При наличии на складе отдельных блоков возможна оперативная замена вышедших из строя элементов.
- Новая компоновка — уменьшенные габариты и улучшенный доступ к узлам настройки делают обслуживание более удобным по сравнению с предыдущими моделями.
- Работа с любыми расходами — регулятор стабильно функционирует от сколь угодно малых до максимальных расходов газа без ограничений.
Устройство регулятора РДК-500

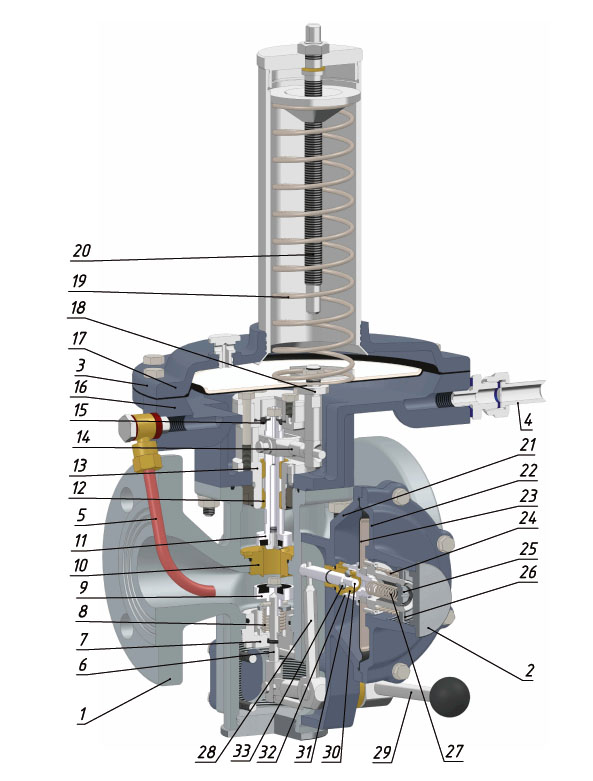

Регулятор состоит из корпуса (поз. 1), исполнительного механизма (поз. 2), клапана-отсекателя (поз. 3), ниппеля (поз. 4) и соединительной трубки (поз. 5). Блочно-модульная конструкция позволяет производить регламентные и ремонтные работы, а также замену блоков без снятия регулятора с линии редуцирования.
Исполнительный механизм
Включает мембранную камеру, состоящую из головки (поз. 16) и крышки (поз. 17), между которыми крепится подвижная система мембранного типа (поз. 18). На тарелку подвижной системы опирается пружина (поз. 19), являющаяся задатчиком значений выходного давления. Усилие пружины изменяется вращением винта (поз. 20).
Подвижная система с помощью рычага (поз. 14) передаёт возвратно-поступательное движение штоку-клапану (поз. 11), входящему в блок клапана (поз. 13). Внутри блока клапана смонтированы направляющие втулки (поз. 12) и разгрузочная мембрана (поз. 15), которая уравновешивает усилие входного давления на клапан и обеспечивает равномерность регулирования.
Клапан-отсекатель
Крепится сбоку в нижней части корпуса регулятора. Между головкой (поз. 21) и крышкой (поз. 22) мембранной камеры крепится подвижная система мембранного типа (поз. 23). Блок основного клапана (поз. 7) своим штоком (поз. 6) через рычаг (поз. 28) соединён с подвижной системой (поз. 23).
Клапан (поз. 9) приводится в движение рабочей пружиной (поз. 8) и ручкой (поз. 29). Шток (поз. 30) перемещается в сепараторе (поз. 31) с шариками (поз. 33). В центральной части подвижной системы смонтирована каретка (поз. 32). Элементами, задающими значения давлений срабатывания, являются пружины (поз. 24 и 27). Усилие пружин меняется при помощи регулировочных гаек (поз. 25 и 26).
Технические характеристики РДК-500
| Параметр | Значение |
|---|---|
| Тип регулятора | Комбинированный |
| Регулируемая среда | Природный газ по ГОСТ 5542-2014 |
| Номинальный диаметр, DN | 50 |
| Диапазон входных давлений, МПа | 0,025–0,6 |
| Диапазон выходных давлений, МПа | 0,002–0,005 |
| Пропускная способность при макс. входном давлении, ст.м³/ч | 321 |
| Коэффициент пропускной способности, Kv, м³/ч | 2,5 |
| Стабильность поддержания выходного давления, % | ±10 |
| Давление настройки ПЗК при повышении, МПа | 0,0025–0,0075 |
| Давление настройки ПЗК при понижении, МПа | 0,0007–0,0035 |
| Точность срабатывания клапана-отсекателя, % | ±10 |
| Соединение с газопроводом | Фланцевое, исп. В по ГОСТ 33259-2015 |
| Габаритные размеры (Д×Ш×В), мм | 340×285×510 |
| Строительная длина, мм | 190±1,0 |
| Масса, кг, не более | 15 |
| Климатическое исполнение | У3 по ГОСТ 15150 (от −40 °С до +45 °С) |
| Встроенный фильтр | Есть |
Пропускная способность и модификации РДК-500
Расчёт выполнен для природного газа плотностью 0,73 кг/м³ при температуре 20 °С. Регулятор выпускается в четырёх модификациях, различающихся пропускной способностью:
| Модификация | 0,025 | 0,05 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 |
|---|---|---|---|---|---|---|---|---|
| РДК-500 | 42 | 63 | 92 | 138 | 183 | 229 | 275 | 321 |
| РДК-500/3 | — | 7 | 11 | 16 | 22 | 27 | 33 | 38 |
| РДК-500/5 | — | 12 | 18 | 27 | 36 | 45 | 55 | — |
| РДК-500/7 | — | 22 | 33 | 49 | 66 | — | — | — |
Модификации с индексом /3, /5, /7 имеют уменьшенную пропускную способность и предназначены для объектов с низким расходом газа. Выбор конкретной модификации осуществляется на этапе проектирования исходя из расчётного расхода.
Цена, сроки изготовления и доставка
Цена регулятора РДК-500 зависит от выбранной модификации и объёма поставки. Для расчёта точной стоимости:
- Позвоните по телефону 8 (800) 550-52-31.
- Напишите на market@exform.ru с указанием требуемой модификации (например, РДК-500/5).
- Получите коммерческое предложение в течение 1 часа.
Доставка по всей России транспортными компаниями, возможен самовывоз со склада в Саратове. Наличие на складе уточняйте при заказе.
Готовы купить РДК-500? Звоните: 8 (800) 550-52-31 или пишите: market@exform.ru
Часто задаваемые вопросы (FAQ)
1. Чем РДК-500 отличается от РДК-50Н и РДК-50С?
РДК-500 — самая компактная модель в линейке (масса 15 кг, габариты 340×285×510 мм). Имеет систему разгрузки клапана с рычажной передачей, максимальную пропускную способность 321 м³/ч и встроенный фильтр. Входное давление — до 0,6 МПа (против 1,2 МПа у РДК-50С).
2. Для каких объектов подходит РДК-500?
Для объектов с умеренным расходом газа: котельные малой и средней мощности, коммунально-бытовые потребители, сельскохозяйственные объекты. Если требуется пропускная способность выше 321 м³/ч — рекомендуем рассмотреть РДК-50Н или РДК-50С.
3. В чём разница между модификациями РДК-500, РДК-500/3, /5 и /7?
Индексы /3, /5, /7 обозначают исполнения с уменьшенной пропускной способностью. Чем больше число, тем меньше пропускная способность. РДК-500 без индекса — базовая модель с максимальной производительностью 321 м³/ч.
4. Нужен ли дополнительный фильтр перед РДК-500?
Нет. В отличие от РДК-50Н, модель РДК-500 имеет встроенный фильтр, задерживающий механические примеси и конденсат.
5. Можно ли использовать РДК-500 при очень низком расходе газа?
Да. Регулятор стабильно работает при любых, сколь угодно малых расходах газа — минимальный расход не нормируется. Это делает его идеальным для тупиковых сетей с неравномерным потреблением.
