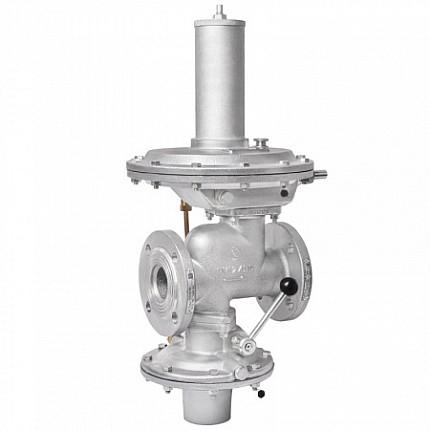

Регулятор давления газа РДК-50Н — это комбинированный регулятор производства ПКФ «Экс-Форма», предназначенный для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменений входного давления и расхода. В отличие от аналогов, оснащён встроенным предохранительным запорным клапаном (ПЗК), что исключает необходимость установки дополнительных устройств безопасности перед регулятором.
Применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов. Максимальная пропускная способность — до 2855 м³/ч, диапазон входных давлений — от 0,025 до 1,2 МПа. Победитель конкурса «100 лучших товаров России», сертифицирован по ТР ТС 032/2013, имеет патент РФ №2276804.
Ключевые показатели надёжности
- Срок службы: 35 лет
- Гарантия: 3 года
- Межсервисный интервал: 7 лет
- Сертификат: ГАЗСЕРТ, ИНТЕРГАЗСЕРТ
- Патент РФ: 2276804
- ТУ: 3712-016-12213528-2011
8 (800) 550-52-31 или market@exform.ru
Содержание
- Преимущества регуляторов РДК-50Н
- Устройство регулятора
- Принцип работы
- Схема забора импульса
- Технические характеристики
- Пропускная способность
- Модификации и исполнения
- Цена, сроки, доставка
- Часто задаваемые вопросы
Преимущества регуляторов РДК-50Н
| Производство | Эксплуатация |
|---|---|
| Корпус из алюминиевого сплава. Детали корпуса изготавливаются в собственном литейном цеху из литьевых марок алюминия, что обеспечивает малый вес и коррозионную стойкость. | Работа с любыми расходами газа. Регулятор стабильно работает от сколь угодно малых до максимальных расходов газа без перепадов давления. |
| Блочная конструкция. Позволяет производить регламентные работы и ремонт без снятия регулятора с газопровода. Замена изношенных элементов выполняется оперативно с помощью оригинального инструмента «Экс-Форма». | Встроенный запорный клапан. Надёжно перекрывает подачу газа при скачках давления, выходящих за диапазон настройки. Ложные срабатывания исключены полностью благодаря двухступенчатой механике взвода. |
| Фитинги и дроссели Camozzi. Использование итальянских комплектующих значительно упрощает обслуживание и повышает точность настройки демпфирующих элементов. | Высокая пропускная способность. РДК-50Н обладает наибольшей пропускной способностью среди комбинированных регуляторов своего класса — до 2855 м³/ч. |
| Смазка Wurt Sabesto. Высококачественная смазка подвижного механизма обеспечивает стабильную работу при температурах от −40 °С до +45 °С без загустевания и потери свойств. | Герметичность затворов по классу «А» ГОСТ 9544. Протечки газа при закрытом затворе отсутствуют. Идеально для использования в тупиковых сетях — прирост давления при нулевом расходе не более 10% от выходного. |
| Выходной контроль качества. Каждый регулятор перед отправкой заказчику проходит испытания в условиях, имитирующих реальные режимы эксплуатации: проверка герметичности, настройка ПЗК, замер пропускной способности. | Не требует дополнительных ПЗК. Встроенный клапан-отсекатель выполняет функцию предохранительного запорного клапана, что сокращает количество оборудования в газорегуляторном пункте и снижает стоимость проекта. |

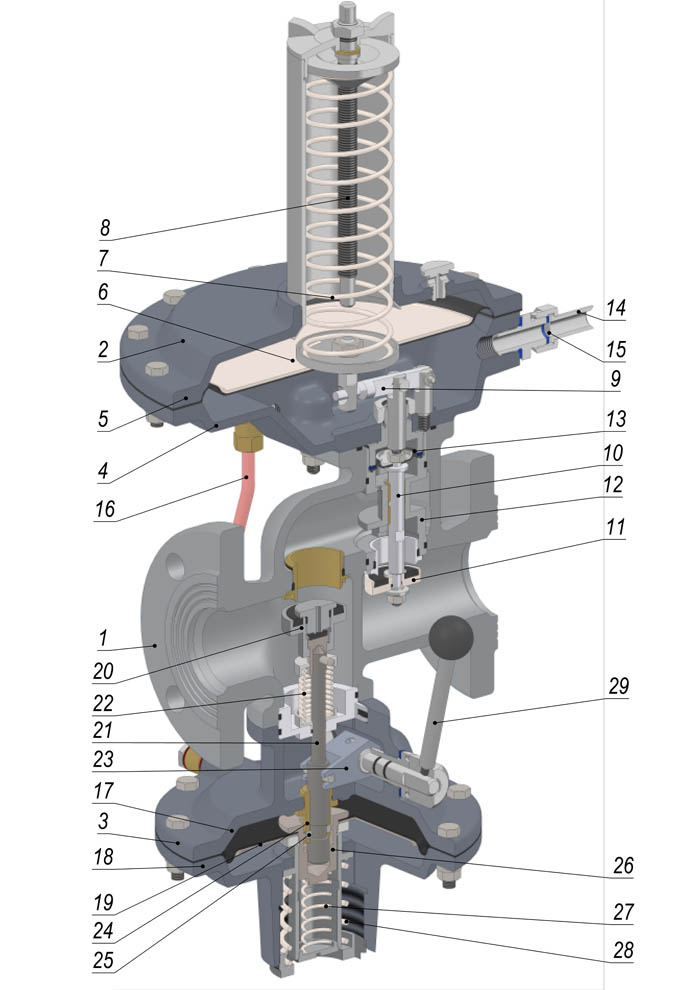

Устройство регулятора РДК-50Н
Регулятор состоит из трёх основных блоков, выполненных по модульной схеме:
- Корпус (1) — в нём смонтировано седло клапана-отсекателя. Входное давление по внутреннему каналу корпуса подаётся на клапан исполнительного механизма.
- Исполнительный механизм (2) — включает мембранную камеру (головка 4 и крышка 5), подвижную систему мембранного типа 6, задающую пружину 7 выходного давления и регулировочный винт 8. Под мембраной смонтирован рычаг 9, передающий возвратно-поступательное движение штоку 10 с рабочим клапаном 11. Шток перемещается в обойме 12, нижняя часть которой выполнена в виде рабочего седла. Внутри обоймы установлены направляющие втулки и разгрузочная мембрана 13, уравновешивающая усилие входного давления на клапан.
- Клапан-отсекатель (3) — крепится болтами к нижней части корпуса. Состоит из головки 17, крышки 18, подвижной системы мембранного типа 19, блока клапанов 20 (основной + перепускной), смонтированного на штоке 21. Шток приводится в движение рабочей пружиной 22 и вилкой 23. Направляющими штока служат сепаратор 24 с шариками 25. В центральной части подвижной системы установлена каретка 26. Пружины 27 и 28 задают значения давлений срабатывания клапана-отсекателя.
Импульсный трубопровод приваривается к ниппелю 14, под накидной гайкой которого установлен эластичный дроссель 15, предотвращающий возникновение автоколебаний. По импульсной трубке 16 контролируемое давление транспортируется в надмембранную камеру клапана-отсекателя.

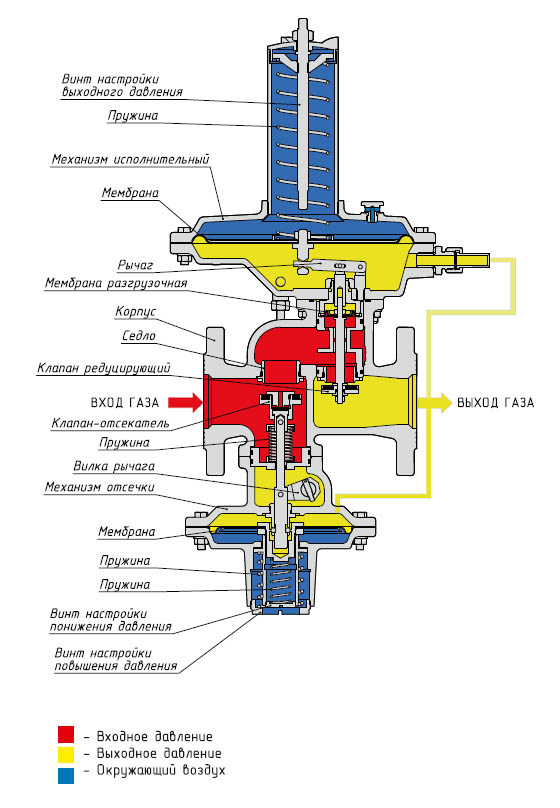

Принцип работы регулятора РДК-50Н
Работа регулятора основана на балансе усилий: пружина задатчика противодействует импульсному давлению выходного газа на мембрану.
- Подача газа. При открытом седле клапана-отсекателя входное давление по внутреннему каналу корпуса подаётся на клапан исполнительного механизма. Усилие входного давления на клапан уравновешивается разгрузочной мембраной — регулятор работает стабильно при любых колебаниях на входе.
- Редуцирование. При прохождении через седло давление газа снижается до заданного уровня. Импульс выходного давления подаётся в подмембранную полость мембранной камеры.
- Поддержание равновесия. При любом установившемся режиме подвижные элементы находятся в равновесии: усилие пружины + масса подвижных элементов = импульсное давление.
- Реакция на изменения. При изменении входного давления или расхода равновесие нарушается. Мембрана через рычажную передачу передвигает клапан в новое равновесное положение, соответствующее изменившимся условиям.
- Закрытие при нулевом расходе. При прекращении расхода давление за регулятором возрастает — избыточное давление перемещает рабочую мембрану вверх до полного закрытия клапана. Герметичность — по классу «А» ГОСТ 9544.
- Срабатывание отсекателя. При повышении или понижении выходного давления до значений настройки срабатывания мембрана вместе с кареткой перемещается, шарики освобождают шток, и пружина поджимает клапан к седлу, перекрывая поток газа.

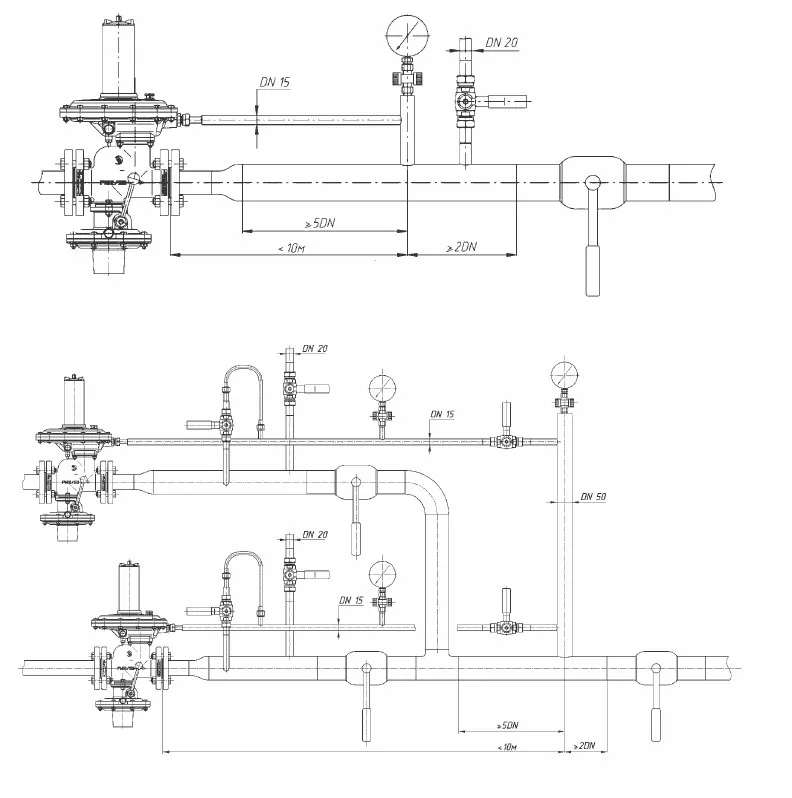

Схема забора импульса
Импульс выходного давления отбирается из газопровода после регулятора и подаётся в подмембранную полость исполнительного механизма. Эластичный дроссель в ниппеле гасит пульсации и предотвращает автоколебательный режим работы.
Технические характеристики РДК-50Н
| Параметр | Значение |
|---|---|
| Тип регулятора | Комбинированный |
| Регулируемая среда | Природный газ по ГОСТ 5542-2014 |
| Номинальный диаметр, DN | 50 |
| Диапазон входных давлений, МПа | 0,025–0,6 (исполнение «Н1» — до 1,2) |
| Диапазон выходных давлений, МПа | 0,002–0,005 |
| Пропускная способность при макс. входном давлении, ст.м³/ч | 512 (базовое исполнение), до 2855 (исполнение «Н1») |
| Пропускная способность при мин. входном давлении, ст.м³/ч | 67 |
| Коэффициент пропускной способности, Kv, м³/ч | 4 |
| Стабильность поддержания выходного давления, % | ±10 |
| Давление настройки ПЗК при повышении, МПа | 0,0025–0,0075 |
| Давление настройки ПЗК при понижении, МПа | 0,0007–0,0035 |
| Точность срабатывания клапана-отсекателя, % | ±10 |
| Соединение с газопроводом | Фланцевое, исп. В по ГОСТ 33259-2015 |
| Габаритные размеры (Д×Ш×В), мм | 350×290×660 |
| Строительная длина, мм | 230±1,5 |
| Масса, кг, не более | 20 |
| Климатическое исполнение | У3 по ГОСТ 15150 (от −40 °С до +45 °С) |
Пропускная способность регуляторов РДК-50Н
Расчёт пропускной способности выполнен для природного газа плотностью 0,73 кг/м³ при температуре 20 °С. В таблице приведены значения для всех модификаций при различных входных давлениях.
| Исполнение | 0,025 | 0,05 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РДК-50/20Н | 67 | 101 | 147 | 220 | 293 | 366 | 439 | 512 | — | |||||
| РДК-50/20Н2 | 54 | 81 | 118 | 176 | 234 | 293 | 351 | 410 | — | |||||
| РДК-50/20Н3 | 40 | 61 | 88 | 132 | 176 | 220 | 263 | 307 | — | |||||
| РДК-50/20Н1 | 67 | 101 | 147 | 220 | 293 | 366 | 439 | 512 | 586 | 659 | 732 | 805 | 878 | 951 |
| РДК-50/20Н12 | 54 | 81 | 118 | 176 | 234 | 293 | 351 | 410 | 469 | 527 | 586 | 644 | 702 | 761 |
| РДК-50/20Н13 | 40 | 61 | 88 | 132 | 176 | 220 | 263 | 307 | 352 | 395 | 439 | 483 | 527 | 571 |
| РДК-50/30Н | 202 | 303 | 441 | 661 | 880 | 1100 | 1319 | 1538 | — | |||||
| РДК-50/30Н2 | 162 | 242 | 353 | 529 | 704 | 880 | 1055 | 1230 | — | |||||
| РДК-50/30Н3 | 121 | 182 | 265 | 397 | 528 | 660 | 791 | 923 | — | |||||
| РДК-50/30Н1 | 202 | 303 | 441 | 661 | 880 | 1100 | 1319 | 1538 | 1758 | 1977 | 2197 | 2416 | 2636 | 2855 |
| РДК-50/30Н12 | 162 | 242 | 353 | 529 | 704 | 880 | 1055 | 1230 | 1406 | 1582 | 1758 | 1933 | 2109 | 2284 |
| РДК-50/30Н13 | 121 | 182 | 265 | 397 | 528 | 660 | 791 | 923 | 1055 | 1186 | 1318 | 1450 | 1582 | 1713 |
* В исполнении на входное давление до 1,2 МПа регулятор выпускается под маркировкой РДК-50/20Н1 или РДК-50/30Н1.
Модификации и исполнения
Регулятор РДК-50Н выпускается в нескольких модификациях, различающихся пропускной способностью и диапазоном давлений:
- РДК-50/20Н — базовое исполнение, выходное давление 0,002–0,005 МПа, входное до 0,6 МПа.
- РДК-50/30Н — повышенная пропускная способность за счёт изменённой геометрии седла.
- РДК-50/20Н1, РДК-50/30Н1 — усиленное исполнение на входное давление до 1,2 МПа.
- Индексы «2» и «3» — двухлинейное и трёхлинейное исполнение (основная + резервная линии редуцирования).
По расположению рукоятки взвода клапана-отсекателя регуляторы выпускаются в правом и левом исполнении. Правое исполнение — рукоятка справа при взгляде на входной фланец по ходу газа.
Цена, сроки изготовления и доставка
Цена регулятора РДК-50Н зависит от модификации, климатического исполнения и объёма поставки. Для расчёта точной стоимости:
- Позвоните по телефону 8 (800) 550-52-31.
- Напишите на market@exform.ru с указанием требуемой модификации (например, РДК-50/30Н1).
- Получите коммерческое предложение в течение 1 часа.
Доставка по всей России транспортными компаниями, возможен самовывоз со склада в Саратове. Наличие на складе уточняйте при заказе.
Готовы купить РДК-50Н? Звоните: 8 (800) 550-52-31 или пишите: market@exform.ru
Часто задаваемые вопросы (FAQ)
1. Нужен ли дополнительный ПЗК перед РДК-50Н?
Нет. Встроенный клапан-отсекатель выполняет функцию предохранительного запорного клапана. При аварийном повышении или понижении выходного давления сверх заданных пределов подача газа автоматически перекрывается. Это сокращает количество оборудования в ГРП и удешевляет проект.
2. Можно ли обслуживать РДК-50Н без демонтажа с газопровода?
Да. Блочно-модульная конструкция позволяет производить замену изношенных элементов (РТИ, клапанов) без снятия корпуса с линии редуцирования. Для обслуживания потребуется оригинальный инструмент «Экс-Форма» и комплект РТИ.
3. Чем РДК-50Н отличается от аналогов других производителей?
Основные отличия: блочная конструкция (ремонт без демонтажа), встроенный ПЗК (не требуется дополнительный), итальянские фитинги Camozzi, смазка Wurt Sabesto для диапазона −40…+45 °С, патентованная конструкция клапана-отсекателя, исключающая ложные срабатывания.
4. Как часто нужно менять РТИ на РДК-50Н?
Межсервисный интервал — 7 лет. Замена резинотехнических изделий производится с помощью оригинального ремкомплекта и монтажного ключа. При интенсивной эксплуатации рекомендуется профилактический осмотр раз в 3 года.
5. Какие модификации доступны для высокого входного давления?
Для входного давления до 1,2 МПа предназначены исполнения с индексом «1»: РДК-50/20Н1 и РДК-50/30Н1. Они имеют усиленный корпус и способны пропускать до 2855 м³/ч.
