Распределённая система управления (РСУ) — это автоматизированный комплекс для централизованного контроля и управления территориально распределёнными объектами: газораспределительными станциями (ГРС), узлами редуцирования, подогрева и учёта газа. В отличие от локальных систем (ЛСУ), РСУ объединяет несколько независимых контроллеров, каждый из которых управляет своим технологическим узлом. При отказе одного модуля остальные продолжают работать — это ключевое преимущество для объектов, где остановка подачи газа недопустима.
Применяется на крупных объектах с несколькими ГРП, системами подогрева, учёта и вспомогательными сервисами. Завод «Экс-Форма» проектирует РСУ по индивидуальному техническому заданию с учётом требований ПАО «Газпром» и ТР ТС 032/2013.
Нужна РСУ под ваш объект? Инженеры ПКФ «Экс-Форма» спроектируют распределённую систему управления по вашему техническому заданию. Работаем с типовыми и нестандартными проектами любой сложности.
Содержание
- Сравнение РСУ и ЛСУ — что выбрать
- Критерии выбора: когда нужна РСУ
- Архитектура РСУ: как это работает
- Компоненты распределённой системы управления
- Технические характеристики
- Преимущества РСУ от «Экс-Форма»
- Стоимость, сроки, заказ
- Часто задаваемые вопросы
Сравнение: РСУ vs ЛСУ (локальная система управления)
Чтобы понять, какая система подходит для вашего объекта, сравните ключевые характеристики.
| Параметр | РСУ (распределённая) | ЛСУ (локальная) |
|---|---|---|
| Архитектура | Несколько независимых контроллеров (каждый управляет своим узлом) | Один центральный контроллер |
| Отказоустойчивость | Высокая (отказ одного узла не влияет на другие) | Низкая (отказ контроллера останавливает всё) |
| Масштабируемость | Высокая (можно добавлять новые узлы без перепроектирования) | Низкая (ограничена мощностью контроллера) |
| Стоимость внедрения | Выше | Ниже |
| Резервирование | Есть (горячий резерв контроллеров) | Опционально на уровне ввода-вывода |
| Для каких объектов | Крупные (3+ узлов, территориально распределённые) | Малые и средние (1–2 узла) |
Как определить, нужна ли РСУ для вашего объекта
Решение о внедрении распределённой системы управления должно быть обосновано техническими параметрами, эксплуатационными задачами и ожидаемой экономической отдачей.
| Критерий | Когда выбирать РСУ | Когда выбирать ЛСУ |
|---|---|---|
| Территориальная распределённость | Объекты разнесены более чем на 100 м | Вся инфраструктура в одном здании |
| Требования к живучести | Отказ одного узла не должен останавливать другие | Кратковременная остановка допустима |
| Количество технологических узлов | 3 и более | 1–2 узла |
| Наличие внешних каналов связи | Требуется диспетчеризация, передача данных в облако | Автономная эксплуатация |
| Бюджет и этапность | Внедрение по этапам | Внедрение сразу (единый проект) |
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«Заказчики иногда спрашивают: зачем нам РСУ, если можно поставить один контроллер и всё подключить к нему? А потом мы вместе считаем: у вас три узла, разнесённых на 500 метров. Если центральный контроллер выйдет из строя, встанут все три. С РСУ каждый узел автономен — отказ одного не заметят даже операторы на других узлах. Для объектов, где остановка подачи газа недопустима, это не вопрос экономии, а вопрос безопасности».
«Ещё один важный момент: РСУ позволяет проводить модернизацию поэтапно. Можно начать с автоматизации одного узла, через год добавить второй, потом третий. Система масштабируется без замены уже работающего оборудования».
Архитектура РСУ: как это работает
Распределённая система управления строится по трёхуровневой модели, где каждый уровень выполняет свою задачу:
- Нижний уровень (полевой): датчики, исполнительные механизмы, частотные преобразователи. Собирают данные и выполняют команды.
- Средний уровень (контроллерный): промышленные контроллеры (ПЛК), каждый из которых управляет своим технологическим узлом — редуцированием, подогревом, учётом газа. Контроллеры работают независимо и обмениваются данными по промышленной сети.
- Верхний уровень (диспетчерский): SCADA-система, которая объединяет данные со всех контроллеров, визуализирует процессы и позволяет оператору управлять объектом с единого рабочего места.
Связь между уровнями обеспечивается по протоколам OPC UA, Modbus TCP, МЭК 60870-5-104. При потере связи с верхним уровнем контроллеры продолжают автономную работу по заложенным алгоритмам.
Из каких компонентов состоит РСУ

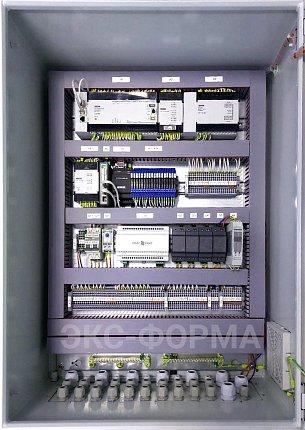

- Центральные контроллеры (ПЛК) — управляют технологическими узлами (редуцирование, подогрев, учёт, видеонаблюдение, вентиляция). Поставляются в резервируемом исполнении (основной + горячий резерв).
- Датчики — давления, температуры, расхода, загазованности, положения клапанов. Поддержка всех промышленных типов сигналов.
- Исполнительные механизмы — электроприводы задвижек, регулирующие клапаны, насосы, вентиляторы.
- Интерфейсы оператора (HMI) — локальные сенсорные панели на каждом узле для местного управления.
- SCADA-система — центральный диспетчерский пункт для мониторинга всех узлов, архивирования данных и формирования отчётов.
- Сетевое оборудование — промышленные коммутаторы, маршрутизаторы, медиаконвертеры для организации единой сети передачи данных.
Технические характеристики РСУ
Базовая конфигурация может быть расширена под требования проекта:
| Параметр | Значение |
|---|---|
| Приём дискретных сигналов | до 30 В |
| Приём аналоговых сигналов | 0–20 мА, 4–20 мА, 0–10 В |
| Выдача управляющих сигналов | 0–20 мА, 4–20 мА, 0–10 В |
| Интерфейсы связи | RS-485, RS-232, Ethernet |
| Промышленные протоколы | OPC UA, Modbus TCP/RTU, Profibus DP, МЭК 60870-5-104 |
| Питание полевого оборудования | 24 В пост. тока, 230 В перем. тока |
| Резервирование контроллеров | Горячий резерв (основной + резервный) |
| Климатическое исполнение | УХЛ1, ХЛ1 (до −60 °С) |
Преимущества распределённой системы управления от «Экс-Форма»
- Повышенная отказоустойчивость — утрата связи или отказ одного контроллера не выводит из строя весь объект. Горячий резерв обеспечивает бесшовное переключение.
- Гибкая масштабируемость — добавление новых ГРП или узлов возможно без перепроектирования всей системы.
- Снижение требований к каналам связи — передаются только агрегированные данные и аварийные сигналы, критически важные алгоритмы отрабатываются на местах.
- Разделение зон ответственности — служба учёта, служба редуцирования и служба безопасности могут работать со своими узлами независимо.
- Автономная эксплуатация — при потере связи с диспетчерским центром каждый узел продолжает работу по заданным алгоритмам.
- Поэтапное внедрение — система запускается по очереди на каждом узле без остановки уже работающих участков.
Типовые проекты РСУ: примеры реализованных конфигураций
Конструкторский отдел «Экс-Форма» реализовал несколько типовых архитектур РСУ для газораспределительных объектов:
- ГРС с тремя узлами: узел редуцирования + узел подогрева + узел учёта. Три независимых контроллера, единая SCADA.
- Сеть из 5 ГРП: головной ГРП с функцией диспетчерского центра + 4 подчинённых. Связь по оптоволокну и радиоканалу.
- АГРС с полной автоматизацией: контроллер редуцирования, контроллер одоризации, контроллер вентиляции, контроллер видеонаблюдения. Все работают в единой сети с передачей данных в облако.
Для каждого проекта разрабатываются габаритные и электрические схемы, которые передаются заказчику в составе проектной документации.
Не уверены, какая система вам нужна? Заполните опросный лист, и инженеры подберут оптимальное решение с технико-экономическим обоснованием.
Скачать опросный лист для РСУ и СТИ (DOCX) или 8 (800) 550-52-31
Стоимость РСУ, сроки изготовления и доставка
Цена распределённой системы управления рассчитывается индивидуально и зависит от:
- количества технологических узлов и контроллеров;
- необходимости горячего резервирования контроллеров;
- типа и протяжённости каналов связи (оптоволокно, радиоканал, GSM);
- климатического исполнения шкафов (стандартное У1 или северное ХЛ1);
- состава SCADA-системы и количества операторских мест.
Стандартный срок изготовления: от 14 рабочих дней. Доставка: по всей России транспортными компаниями, возможен самовывоз со склада в Саратове. Гарантия: 3 года, срок службы — не менее 35 лет.
Как заказать РСУ
- Свяжитесь с менеджерами по телефону 8 (800) 550-52-31 или email market@exform.ru.
- Заполните опросный лист с указанием требуемых параметров и схемы объекта.
- Получите коммерческое предложение и структурную схему РСУ в течение 1–2 часов.
Готовы обсудить проект? Звоните: 8 (800) 550-52-31 или пишите: market@exform.ru
Сертификация и соответствие отраслевым нормативам
Оборудование РСУ производства «Экс-Форма» соответствует требованиям Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». По запросу возможна поставка в исполнении, соответствующем стандартам ПАО «Газпром» (СТО Газпром 2-3.5-051). Вся проектная документация передаётся заказчику в полном объёме.
Часто задаваемые вопросы (FAQ) про распределённые системы управления
1. В чем разница между РСУ и ЛСУ?
РСУ — распределённая система с несколькими независимыми контроллерами (каждый управляет своим узлом). ЛСУ — локальная система с одним контроллером. Если у вас 3 и более удалённых узла — выбирайте РСУ, если 1–2 узла — ЛСУ. Подробнее о ЛСУ.
2. Какая отказоустойчивость у РСУ?
При отказе одного контроллера остальные продолжают работать в автономном режиме. При использовании горячего резерва переключение происходит за миллисекунды без потери данных. Система сохраняет функциональность даже при полной потере связи с центральной SCADA.
3. Какие протоколы связи поддерживает РСУ?
OPC UA, Modbus TCP/RTU, Profibus DP, МЭК 60870-5-104, MQTT. Это позволяет интегрировать оборудование разных производителей в единую сеть.
4. Можно ли интегрировать РСУ с существующей SCADA-системой?
Да. РСУ поддерживает открытые протоколы (OPC UA, Modbus TCP), что обеспечивает совместимость с любыми SCADA-системами верхнего уровня без дополнительных конвертеров.
5. Есть ли исполнение для северных регионов?
Да, шкафы управления могут быть изготовлены в климатическом исполнении УХЛ1 и ХЛ1 (до −60 °C) с греющим кабелем, утеплением и взрывозащищёнными кабельными вводами.
