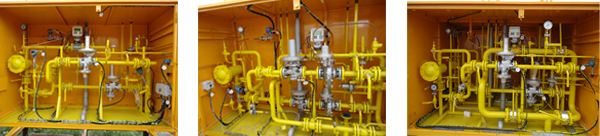

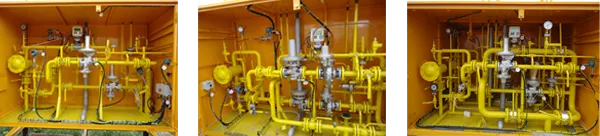

ГРПШ с телеметрией — это шкафной газорегуляторный пункт, оснащённый комплексом удалённого мониторинга и управления. Система собирает данные о давлении, температуре, расходе газа и состоянии оборудования, передаёт их на диспетчерский пункт по GSM/GPRS-каналу и позволяет управлять исполнительными механизмами удалённо. Производится заводом «Экс-Форма» на базе собственных регуляторов давления газа. Цена — от 300 000 руб. в зависимости от комплектации.
Нужна консультация по ГРПШ с телеметрией? Инженеры ПКФ «Экс-Форма» помогут подобрать комплектацию и рассчитают цену.
Содержание
- Функциональные возможности
- Режимы работы и каналы связи
- Системы сигнализации и безопасности
- Диспетчеризация: что даёт телеметрия
- Технические характеристики
- Преимущества перед аналогами
- Цена, сроки, доставка
- Часто задаваемые вопросы
Функциональные возможности
Комплекс телеметрии, интегрированный в ГРПШ, обеспечивает сбор и передачу следующих параметров:
- давление газа на входе и выходе;
- перепад давления на фильтре (контроль загрязнённости);

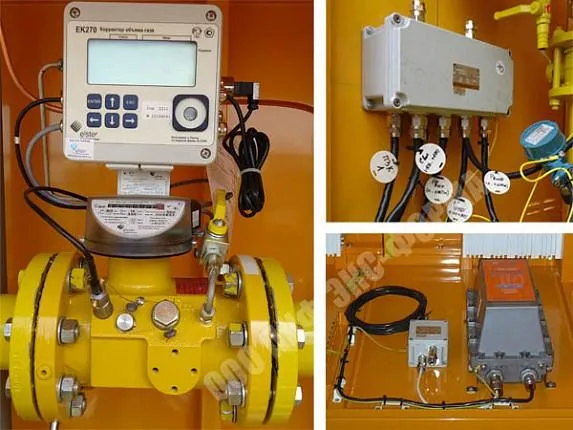

- показания узла учёта расхода газа;
- температура внутри шкафа ГРПШ;
- контроль несанкционированного доступа («свой/чужой»);
- управление исполнительными механизмами (открытие/закрытие кранов);
- обмен информацией с диспетчерским пунктом по GSM 900/1800 (GPRS — основной, CSD — резервный);
- поддержка двух SIM-карт (два оператора связи) и каналов спутниковой связи;
- подключение интеллектуальных приборов учёта по интерфейсам RS-232 и RS-485.
Качество изготовления: защита корпуса и комплектующих
Все шкафы ГРПШ с телеметрией проходят полный цикл антикоррозийной подготовки на заводе «Экс-Форма»:
- Цинкование металла. Листовой металл корпуса проходит горячее цинкование — это создаёт барьерный слой, защищающий сталь от коррозии на весь срок службы (35 лет).
- Порошковая окраска. На оцинкованный металл наносится порошковая краска методом электростатического распыления с последующим запеканием в печах полимеризации при температуре 200°С. Покрытие становится монолитным, устойчивым к ультрафиолету, перепадам температур и механическим повреждениям.
- Защита от агрессивных сред. Комбинация цинкования и порошковой окраски обеспечивает стойкость к осадкам, соленому туману (актуально для прибрежных регионов) и промышленным выбросам.
Это особенно важно для ГРПШ с телеметрией, которые часто устанавливаются на удалённых площадках без постоянного присутствия персонала — корпус должен сохранять герметичность и защищать электронику комплекса телеметрии десятилетиями.
Режимы работы и каналы связи
Автономный комплекс телеметрии работает в нескольких режимах:
- Активный — постоянная передача данных, максимальное энергопотребление.
- Энергосберегающий — передача данных по расписанию, увеличенный срок службы батареи.
- Энергосберегающий с доступностью по GSM-каналу — компромиссный режим: батарея работает до 5 лет, но диспетчер может запросить данные в любой момент.
Максимальный срок службы встроенного источника питания достигается в энергосберегающем режиме — до 5 лет без замены батарей. Возможно питание от сети 220 В или от солнечной батареи.
Выходы на связь осуществляются:
- при аварийном срабатывании программных уставок любого из подключённых датчиков;
- через заданный промежуток времени (периодический опрос);
- при запросе с диспетчерского пульта.
Встроенная поддержка стандартных протоколов обмена (OPC) обеспечивает интеграцию комплекса в любые информационные системы верхнего уровня.
Системы сигнализации и безопасности
Система телесигнализации ГРПШ с телеметрией включает:
- Пожарную сигнализацию — контроль возгорания внутри шкафа.
- Охранную сигнализацию — контроль несанкционированного вскрытия.
- Систему контроля загазованности — датчики CH₄ и CO.
- Сигнализацию превышения/понижения физических параметров — давление, температура, перепад на фильтре.
- Сигнализацию положения ручек ПЗК и регуляторов — контроль состояния запорной арматуры.

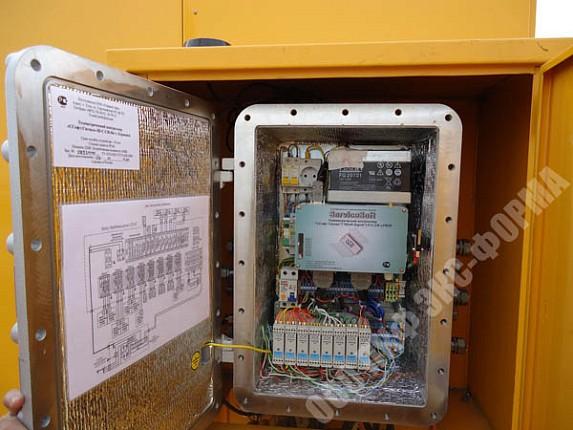

В систему телеметрии также входят элементы телемеханики: дистанционное управление электрическими приводами кранов, затворов и других исполнительных механизмов. Монтаж системы производится специалистами завода с применением аттестованных материалов.
Диспетчеризация: что даёт телеметрия ГРПШ
Внедрение телеметрии на газорегуляторных пунктах позволяет:
- локализовать контроль территориально удалённых объектов газового хозяйства на едином диспетчерском пункте;
- значительно снизить затраты на периодический контроль и обслуживание удалённых объектов — выезд бригады только по фактической необходимости;
- автоматизировать объекты без использования электросетей — автономное питание до 5 лет;
- обеспечить контроль параметров работы оборудования в реальном времени и, как следствие, повысить надёжность и безопасность эксплуатации газораспределительных сетей;
- предотвратить возникновение нештатных и аварийных ситуаций, свести к минимуму их последствия.
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«Был показательный случай в Ленинградской области: заказчик поставил 12 ГРПШ с телеметрией в посёлках, разбросанных на 80 километров. Раньше бригада объезжала их раз в неделю — 400 км пробега, целый рабочий день. После внедрения телеметрии объезд сократили до одного раза в месяц — только для профилактики. Все параметры контролируются удалённо, аварийные сигналы приходят мгновенно. Экономия на ГСМ и трудозатратах только за первый год превысила стоимость самой телеметрии».
«При выборе телеметрии обращайте внимание на две вещи: автономность и резервирование канала связи. Если ГРПШ стоит в низине, где нет уверенного GSM-сигнала — берите исполнение с внешней антенной или спутниковым каналом. И всегда проверяйте, поддерживает ли система двух операторов — это спасёт, если одна сеть легла».
Технические характеристики
| Параметр | Значение |
|---|---|
| Взрывозащищённое исполнение | ExiaIIBT4 |
| Степень защиты блока | IP65 |
| Встроенный литий-ионный аккумулятор | Не менее 15 суток непрерывной работы |
| Автономная работа без сетевого питания | До 5 лет (от батареи), от солнечной батареи или внешнего аккумулятора |
| Связь с диспетчером | Дистанционная беспроводная по GSM-каналу с резервированием (GPRS + CSD) |
| Доставка аварийных сообщений | В реальном времени |
| Поддержка протоколов | OPC, RS-232, RS-485 |
| Количество SIM-карт | 2 (два оператора связи) |
Преимущества перед аналогами
| Параметр | ГРПШ с телеметрией «Экс-Форма» | Типовые аналоги |
|---|---|---|
| Исполнение | Моноблок (контроллер + модем + АКБ в одном корпусе) | Разнесённые компоненты |
| Автономность | До 5 лет без замены батарей | 1–2 года |
| Резервирование связи | 2 SIM-карты + спутниковый канал | 1 SIM-карта |
| Питание | Батарея / сеть 220В / солнечная панель | Только сеть 220В |
| Управление регуляторами | Есть (ручное + автоматическое) | Только мониторинг |
| Взрывозащита | ExiaIIBT4 | Не всегда |
| Степень защиты | IP65 | IP54 |
Цена, сроки изготовления, условия доставки
Ориентировочная стоимость ГРПШ с телеметрией — от 300 000 руб. в зависимости от комплектации: типа регулятора, количества датчиков, способа передачи данных и дополнительных опций. Для точного расчёта цены:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Заполните опросный лист — инженеры рассчитают конфигурацию под ваш объект.
- Получите коммерческое предложение в течение 1 часа.
Доставка по всей России транспортными компаниями. Самовывоз со склада в Саратове. Монтаж и пусконаладка — силами специалистов завода.
Часто задаваемые вопросы (FAQ)
1. Можно ли установить телеметрию на уже работающий ГРПШ?
Да. Комплекс телеметрии монтируется в существующий шкаф без замены оборудования. Подключение к датчикам производится через искробезопасные барьеры, монтаж занимает 1–2 часа. Для уточнения совместимости обратитесь к инженерам «Экс-Форма».
2. Что делать, если на объекте нет GSM-покрытия?
Используется радиомодем или спутниковый канал связи. Дальность радиосвязи — до 20 км с направленной антенной. Также возможна установка выносной антенны для усиления сигнала GSM.
3. Как часто нужно менять батареи в комплексе телеметрии?
Встроенный литий-ионный аккумулятор работает до 5 лет в энергосберегающем режиме. При подключении внешнего питания (220 В или солнечная панель) замена не требуется — аккумулятор работает как резервный источник.
4. Можно ли подключить телеметрию к существующей SCADA-системе?
Да. Комплекс поддерживает стандартные протоколы обмена (OPC, Modbus), что обеспечивает интеграцию с любыми SCADA-системами верхнего уровня без дополнительных конвертеров.
