УГРШ-100Н(В)-2 — шкафная газорегуляторная установка на базе регулятора РДП-100Н(В) с основной и резервной линиями редуцирования. Это самая мощная модель в линейке УГРШ — максимальный расход достигает 25 000 м³/ч. Выпускается в восьми модификациях: с газовым обогревом, узлом учёта газа, телеметрией и в исполнении для Мособлгаза.
Производится заводом «Экс-Форма» (г. Саратов) с 1991 года. Срок службы — 35 лет, гарантия — 3 года. Цена — по запросу, зависит от модификации. Конструкторский отдел бесплатно разработает схему под ваш объект. 8 (800) 550-52-31.
Нужна консультация по выбору модификации УГРШ-100Н(В)-2? Инженеры «Экс-Форма» подберут комплектацию под ваш объект.
Содержание
- Что такое УГРШ и чем отличается от ГРПШ
- 8 модификаций: таблица и расшифровка
- Как выбрать модификацию под свой объект
- Преимущества установок «Экс-Форма»
- Ключевые показатели
- Устройство и состав линии редуцирования
- Технические характеристики
- Пропускная способность РДП 100 Н/В
- Пропускная способность РДП 100/1 Н/В
- Пропускная способность РДП 100/2 Н/В
- Монтаж, пуск в работу и обслуживание
- Схема и чертежи
- Сертификаты и документация
- Цена и условия заказа
- Экспертное мнение
- Часто задаваемые вопросы
Что такое УГРШ и чем отличается от ГРПШ
УГРШ — установка газорегуляторная шкафная. В отличие от ГРПШ (газорегуляторный пункт шкафной), УГРШ позиционируется как установка — комплектное изделие полной заводской готовности, поставляемое в собранном виде и не требующее дополнительного монтажа оборудования внутри шкафа.
Основные отличия УГРШ от ГРПШ:
- Заводская готовность. УГРШ поставляется полностью собранным, испытанным и настроенным. ГРПШ может требовать доукомплектации на объекте.
- Байпасная линия. В УГРШ-100Н(В)-2 предусмотрена обводная линия для ручной подачи газа при отключении обеих линий редуцирования.
- Пилотный регулятор. РДП-100 — регулятор пилотного типа, обеспечивающий более высокую точность при больших расходах по сравнению с прямоточными.
Если вам нужна модель меньшей мощности — рассмотрите УГРШ-50Н(В)-2 (до 5 710 м³/ч).
8 модификаций УГРШ-100Н(В)-2: таблица и расшифровка
Базовый УГРШ-100Н(В)-2 — это установка с двумя линиями редуцирования на регуляторе РДП-100. Все остальные модификации — это базовая установка плюс одна или несколько опций.
| Модификация | Обогрев | Счётчик | Телеметрия | Проект | Для каких объектов |
|---|---|---|---|---|---|
| УГРШ-100Н(В)-2 | — | — | — | Стандарт | Котельные, цеха в отапливаемых помещениях |
| УГРШ-100Н(В)-2-ОГ | ✅ газовый | — | — | Стандарт | Уличная установка в холодных регионах |
| УГРШ-100Н(В)-2-ЭК | — | ✅ | — | Стандарт | Объекты с обязательным учётом газа |
| УГРШ-100Н(В)-2-ОГ-ЭК | ✅ газовый | ✅ | — | Стандарт | Уличная установка + учёт газа |
| УГРШ-100Н(В)-2-ОГ-ЭК-Т | ✅ газовый | ✅ | ✅ | Стандарт | Удалённые объекты с диспетчеризацией |
| УГРШ-100Н(В)-2-ЭК-ДМ | — | ✅ | — | Мособлгаз | Объекты в зоне Мособлгаза с учётом |
| УГРШ-100Н(В)-2-ДМ | — | — | — | Мособлгаз | Объекты в зоне Мособлгаза |
| УГРШ-100Н(В)-2-М | — | — | — | Модернизированная | Объекты с повышенными требованиями к надёжности |
Расшифровка суффиксов
- -ОГ — газовый обогрев с пьезорозжигом и автоматикой безопасности. Два обогревателя (ГГУ) с 6 режимами работы и дополнительным теплообменником.
- -ЭК — исполнение с узлом учёта газа (счётчиком). Счётчик встроен в шкаф, опломбирован заводом-изготовителем.
- -Т — телеметрия во взрывозащитном исполнении. Автономная работа до 5 лет, передача данных по беспроводным каналам.
- -ДМ — «домовая» серия, выполненная по типовому проекту Мособлгаза. Упрощает согласование в Московской области.
- -М — модернизированная версия с повышенными характеристиками надёжности.
Как выбрать модификацию под свой объект
- Где стоит установка? На улице → нужен обогрев (-ОГ). В отапливаемом помещении → без обогрева.
- Нужен ли учёт газа? Да → нужен счётчик (-ЭК). Нет → без счётчика.
- Нужен ли удалённый контроль? Да → нужна телеметрия (-Т). Нет → без телеметрии.
- В каком регионе объект? Московская область → рекомендуется серия ДМ. Другие регионы → стандартное исполнение.
Преимущества установок «Экс-Форма»
| Производство | Эксплуатация |
|---|---|
| Минимальное количество сварных швов. Детали корпуса изготавливаются на собственном листогибочном оборудовании. | Работа с любыми расходами газа. Установки работают от 0 нм³/ч до максимальных расходов. |
| Порошковая окраска корпуса. Французская технология, увеличенный срок службы ЛКП. Электростатическое распыление, печи полимеризации. | Стабильность выходного давления. Высокая точность поддержания независимо от изменения расхода или входного давления. |
| Утепление жидкой теплоизоляцией. Для северных районов. Слой 1 мм сопоставим с 50 мм рулонного утеплителя. | Высокая пропускная способность. Наибольшая среди существующих моделей подобного типа. |
| Газовый обогрев с пьезорозжигом. 1 или 2 обогревателя, 6 режимов, автоматика безопасности, дополнительный теплообменник. | Высокая безопасность. Точное срабатывание запорных устройств, ложные срабатывания исключены. |
| Узел учёта, телеметрия, диспетчеризация. Взрывозащитное исполнение, автономная работа до 5 лет, беспроводная связь. | Минимальные эксплуатационные затраты. Срок службы 35 лет, гарантия 3 года. |
Ключевые показатели УГРШ-100Н(В)-2
- Регулятор: РДП-100Н(В) — пилотный тип, высокая точность
- Линий редуцирования: 2 (основная + резервная) + байпас
- Максимальный расход: до 25 000 м³/ч
- Входное давление: 0,05 – 1,2 МПа
- Выходное давление: 0,0015 – 0,6 МПа
- Присоединение: Ду-100 / Ду-150
- Срок службы: 35 лет
- Гарантия: 3 года
Устройство и состав линии редуцирования

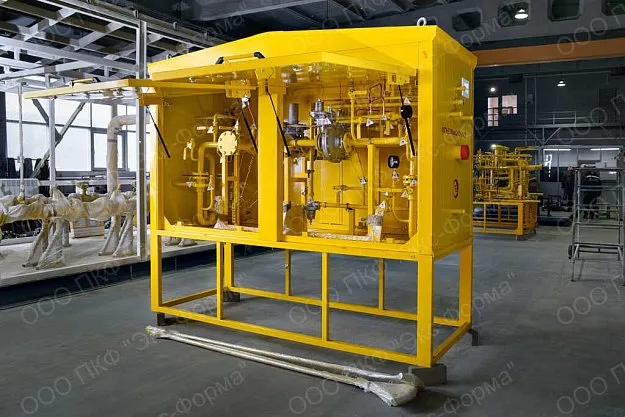

УГРШ-100Н(В)-2 состоит из металлического шкафа с дверками. Внутри смонтированы две линии редуцирования — основная и резервная, а также обводная (байпасная) линия.
Каждая линия редуцирования включает:
- Кран шаровой фланцевый Ду-100 на входе.
- Фильтр газовый ФГ-100 с манометрами для визуального контроля давления. Кран для слива конденсата и краны для замера перепада давления.
- Клапан предохранительный запорный ПЗК-100 — автоматически отключает подачу газа при повышении или понижении давления после регулятора сверх установленного.
- Регулятор давления газа РДП-100Н(В) — пилотного типа, снижает давление и поддерживает его в заданных пределах.
- Кран шаровой под приварку Ду-100 на выходе.
- Импульсный трубопровод с кранами для передачи давления на регулятор и ПЗК.
Байпасная линия: кран на входе + регулирующий кран на выходе + манометр. Позволяет подавать газ вручную при отключении обеих линий.
Предохранительный сбросной клапан ПСК (общий) — для аварийного сброса газа в атмосферу. Продувочные трубопроводы с кранами — для сброса газа при ремонтных работах.
Система обогрева (в модификациях -ОГ): два газовых обогревателя (ГГУ) с вентилями и регуляторами подачи газа.
Технические характеристики УГРШ-100Н(В)-2
| Параметр | УГРШ-100Н-О | УГРШ-100Н | УГРШ-100В-О | УГРШ-100В |
|---|---|---|---|---|
| Регулируемая среда | Природный газ ГОСТ 5542 | Природный газ ГОСТ 5542 | Природный газ ГОСТ 5542 | Природный газ ГОСТ 5542 |
| Диапазон входных давлений, МПа | 0,05 – 1,2 | 0,05 – 1,2 | 0,1 – 1,2 | 0,1 – 1,2 |
| Диапазон выходных давлений, МПа | 0,0015 – 0,06 | 0,0015 – 0,06 | 0,06 – 0,6 | 0,06 – 0,6 |
| ПЗК-100: нижний / верхний предел, МПа | 0,0003–0,003 / 0,002–0,075 | 0,0003–0,003 / 0,002–0,075 | 0,003–0,03 / 0,03–0,75 | 0,003–0,03 / 0,03–0,75 |
| Стабильность, % | ±10 | ±10 | ±10 | ±10 |
| Теплоноситель | Продукты сгорания газа | — | Продукты сгорания газа | — |
| Мощность горелки, кВт | 1,85+0,185-0,09 | — | 1,85+0,185-0,09 | — |
| Расход газа на горелку, м³/ч | 0,16 – 0,25 | — | 0,16 – 0,25 | — |
| Время включения горелки, с | ≤ 90 | — | ≤ 90 | — |
| Время отключения горелки, с | ≤ 90 | — | ≤ 90 | — |
| Присоединение: вход / выход, мм | 100 / 150 | 100 / 150 | 100 / 150 | 100 / 150 |
| Габариты (Д×Ш×В), мм | 3150×1280×2150 | 3150×1280×1940 | 3150×1280×2150 | 3150×1280×1940 |
| Масса, кг | 1750 | 1650 | 1750 | 1650 |
Пропускная способность РДП 100 Н/В (загрузка 80%)
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015-0,005 | 2428 | 2684 | 3528 | 5289 | 7045 | 8800 | 10555 | 12311 | 14066 | 15822 | 17578 | 19333 | 21088 | 22844 |
| 0,006 | — | 2672 | 3526 | 5289 | 7045 | 8800 | 10555 | 12311 | 14066 | 15822 | 17578 | 19333 | 21088 | 22844 |
| 0,01 | — | 2619 | 3514 | 5289 | 7045 | 8800 | 10555 | 12311 | 14066 | 15822 | 17578 | 19333 | 21088 | 22844 |
| 0,05 | — | — | 3054 | 5289 | 7045 | 8800 | 10555 | 12311 | 14066 | 15822 | 17578 | 19333 | 21088 | 22844 |
| 0,1 | — | — | — | 4981 | 7045 | 8800 | 10555 | 12311 | 14066 | 15822 | 17578 | 19333 | 21088 | 22844 |
| 0,3 | — | — | — | — | — | 7033 | 9946 | 12182 | 14066 | 15822 | 17578 | 19333 | 21088 | 22844 |
| 0,6 | — | — | — | — | — | — | — | — | 9298 | 13149 | 16104 | 18595 | 20790 | 22744 |
Пропускная способность РДП 100/1 Н/В (загрузка 80%)
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015-0,005 | 1942 | 2147 | 2882 | 4231 | 5636 | 7040 | 8444 | 9849 | 11253 | 12658 | 14062 | 15466 | 16870 | 18275 |
| 0,01 | — | 2095 | 2811 | 4231 | 5636 | 7040 | 8444 | 9849 | 11253 | 12658 | 14062 | 15466 | 16870 | 18275 |
| 0,1 | — | — | — | 3985 | 5636 | 7040 | 8444 | 9849 | 11253 | 12658 | 14062 | 15466 | 16870 | 18275 |
| 0,3 | — | — | — | — | — | 5626 | 7957 | 9746 | 11253 | 12658 | 14062 | 15466 | 16870 | 18275 |
| 0,6 | — | — | — | — | — | — | — | — | 7438 | 10519 | 12883 | 14876 | 16632 | — |
Пропускная способность РДП 100/2 Н/В (загрузка 80%)
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015-0,005 | 1457 | 1610 | 2117 | 3174 | 4227 | 5280 | 6333 | 7386 | 8440 | 9493 | 10546 | 11600 | 12653 | 13706 |
| 0,01 | — | 1571 | 2108 | 3174 | 4227 | 5280 | 6333 | 7386 | 8440 | 9493 | 10546 | 11600 | 12653 | 13706 |
| 0,1 | — | — | — | 2989 | 4227 | 5280 | 6333 | 7386 | 8440 | 9493 | 10546 | 11600 | 12653 | 13706 |
| 0,3 | — | — | — | — | — | 4220 | 5968 | 7309 | 8440 | 9493 | 10546 | 11600 | 12653 | 13706 |
| 0,6 | — | — | — | — | — | — | — | — | 5578 | 7890 | 9662 | 11157 | 12474 | 13665 |
Монтаж, пуск в работу и обслуживание
Монтаж
- Установить установку на бетонное основание.
- Установить сбросные трубопроводы.
- Произвести присоединение к газопроводу. Диаметр газопровода за установкой определяется проектной организацией по СП 42-101-2003.
- После монтажа обвязку испытать на герметичность согласно проекту и ПБ 12-529-03.
Пуск в работу
- Подать давление, проверить по манометру М1. Медленно открыть входной кран основной линии. Взвести ПЗК.
- Открыть кран перед ПСК, краны на импульсном трубопроводе, выходной кран. Настроить регулятор на нулевом расходе (тупик), затем открыть задвижку за пределами шкафа и скорректировать давление на пилоте РДП-100.
- При запуске резервной линии — та же последовательность.
- Настройку ПСК и ПЗК производить с использованием автономного источника давления.
- При температуре ниже +5°С включить обогреватели (ГГУ).
Схема и чертежи
Ниже представлены габаритный чертёж и газовая схема УГРШ-100Н(В)-2. Конструкторский отдел «Экс-Форма» бесплатно разработает индивидуальные схемы под ваш объект.

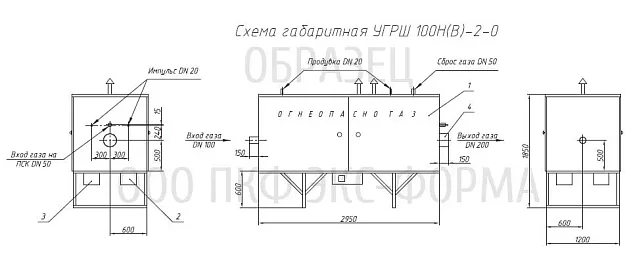

Рис. 1. Габаритный чертёж УГРШ-100Н(В)-2

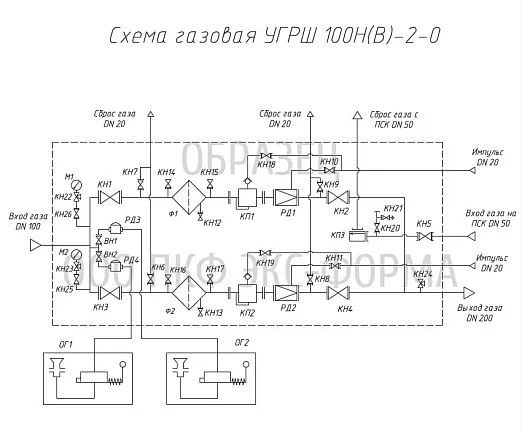

Рис. 2. Газовая схема УГРШ-100Н(В)-2
Сертификаты и документация
На все модификации УГРШ-100Н(В)-2 предоставляется полный пакет документов для приёмки газовой службой.
Пункты ГРПШ
Смотреть →Шкафные пункты
Смотреть →Технические условия
Смотреть →Технические условия
Смотреть →Цена и условия заказа
Цена на УГРШ-100Н(В)-2 и его модификации предоставляется по запросу. Для получения точного расчёта:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Заполните опросный лист — скачать опросный лист.
- Получите коммерческое предложение в течение 1 часа.
Доставка: по всей России транспортными компаниями. Самовывоз со склада в г. Саратове. Доставка до ТК — бесплатно.
Готовы заказать УГРШ-100Н(В)-2?
Заполните опросный лист — инженеры рассчитают комплектацию и цену за 1 час.
Скачать опросный листили позвоните: 8 (800) 550-52-31
Мнение эксперта
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма» (Саратов, 2025):
«УГРШ-100Н(В)-2 — это флагман. 25 000 кубов в час, две линии, байпас, присоединение 100/150 мм. Такие установки идут на крупные котельные и промпредприятия, где остановка газоснабжения — это миллионные убытки. Поэтому здесь нет компромиссов: ПЗК-100, пилотный РДП-100, два обогревателя в северном исполнении».
«При пуске обращайте внимание на настройку пилота. РДП-100 — это не прямоточный регулятор, у него другая логика настройки. Сначала настраиваете на тупике, потом под нагрузкой корректируете. И обязательно от автономного источника настраивайте ПСК и ПЗК — это требование безопасности, а не рекомендация».
«Если объект в Московской области — берите ДМ. Согласование с Мособлгазом пройдёт быстрее. Если на севере — берите -ОГ с жидкой теплоизоляцией. Слой в 1 мм заменяет 50 мм рулонного утеплителя. Мы это проверяли при -45°С — работает».
Часто задаваемые вопросы
1. Чем УГРШ отличается от ГРПШ?
УГРШ — установка газорегуляторная шкафная, поставляется в полной заводской готовности. ГРПШ — газорегуляторный пункт шкафной, может требовать доукомплектации. УГРШ-100Н(В)-2 также имеет байпасную линию и пилотный регулятор для повышенной точности.
2. Что такое ПЗК-100 и зачем он нужен?
ПЗК-100 — предохранительный запорный клапан, который автоматически отключает подачу газа, если давление после регулятора выходит за установленные пределы. Настраивается отдельно от регулятора, имеет нижний и верхний предел срабатывания.
3. Чем пилотный регулятор РДП-100 отличается от прямоточного?
Пилотный регулятор имеет вспомогательный управляющий клапан (пилот), который точнее реагирует на изменение давления. Это даёт более высокую стабильность при больших расходах. Настройка производится в два этапа: на тупике и под нагрузкой.
4. Можно ли установить УГРШ-100Н(В)-2 внутри помещения?
Да. Исполнения без обогрева (Н и В) предназначены для отапливаемых помещений. При уличной установке выбирайте исполнения с обогревом (Н-О и В-О).
5. Какие документы идут в комплекте?
Паспорт изделия, паспорта на РДП-100, ПЗК-100, фильтр ФГ-100, краны, декларация ТР ТС 010/2011, сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ.
