Регулятор давления газа прямого действия — это устройство, которое стабилизирует выходное давление газа, используя для управления только энергию самого газа, без внешних источников. Это самый распространённый тип регуляторов в системах газоснабжения промышленных, коммунальных и бытовых объектов. В этом руководстве инженеры ПКФ «Экс-Форма» детально разбирают устройство, принцип работы, преимущества и ограничения регуляторов прямого действия, а также приводят примеры конкретных моделей из каталога.
Нужна помощь в подборе регулятора прямого действия? Инженеры ПКФ «Экс-Форма» бесплатно проконсультируют.
Что вы узнаете из статьи
- Что такое регулятор прямого действия и как он работает.
- Из каких основных узлов он состоит (мембрана, клапан, пружина).
- Пошаговый принцип работы: увеличение и уменьшение расхода газа.
- Достоинства и недостатки по сравнению с регуляторами непрямого действия.
- Где применяются регуляторы прямого действия (ГРПШ, котельные, промышленность).
- Какие модели прямого действия выпускает ПКФ «Экс-Форма» (РДП, РДК, РДПВ).
Что такое регулятор давления газа прямого действия?
Регулятор прямого действия — это устройство, в котором регулирующее (запорное) воздействие на поток газа создаётся за счёт энергии самой рабочей среды (газа). Иными словами, он работает без внешнего электричества, сжатого воздуха или гидравлики. Изменение выходного давления газа напрямую воздействует на мембрану, которая через шток перемещает клапан, открывая или закрывая проходное седло.
Важное отличие от регулятора непрямого действия: в регуляторах непрямого действия (пилотных) для управления основным клапаном используется специальный вспомогательный регулятор — пилот, который потребляет небольшое количество газа. Регуляторы прямого действия проще, дешевле и надёжнее, но их точность поддержания давления при очень больших расходах может быть ниже.
Устройство регулятора прямого действия
Основные элементы регулятора прямого действия:
- Корпус с входным и выходным патрубками. Внутри корпуса расположено седло — отверстие, которое перекрывает клапан.
- Клапан (запорный орган). Соединён со штоком. Перемещаясь вверх-вниз, открывает или закрывает проходное седло.
- Мембрана (чувствительный элемент). Разделяет корпус на две камеры: «до» и «после» клапана. К мембране подведён импульс выходного давления.
- Пружина (задатчик). Создаёт усилие, которое стремится открыть клапан. Вращением регулировочного винта изменяется сжатие пружины — так настраивается выходное давление (чем сильнее сжата пружина, тем выше давление).
- Регулировочный винт. Служит для настройки выходного давления.
Принцип работы регулятора прямого действия
Регулятор прямого действия поддерживает постоянное выходное давление («после себя») независимо от изменения расхода газа.
Пошаговый алгоритм:
- Газ поступает во входной патрубок, проходит через седло (щель между клапаном и седлом) и выходит через выходной патрубок.
- Заданное выходное давление устанавливается сжатием пружины регулировочным винтом. Пружина через шток стремится открыть клапан.
- Давление газа на выходе передаётся под мембрану и стремится её поднять (закрыть клапан). В стационарном режиме силы пружины и давления под мембраной уравновешены.
При увеличении расхода газа (например, открыли второй котёл):
- В первый момент давление на выходе падает.
- Сила, действующая на мембрану снизу, уменьшается.
- Пружина, преодолевая давление, опускает мембрану и шток вниз.
- Клапан открывается больше — проходное сечение увеличивается.
- Давление на выходе восстанавливается до заданного уровня.
При уменьшении расхода газа (например, один котёл выключился):
- Давление на выходе увеличивается.
- Сила, действующая на мембрану снизу, возрастает.
- Мембрана приподнимается, шток тянет клапан вверх.
- Клапан прикрывается — проходное сечение уменьшается.
- Давление на выходе снижается до заданного уровня.
Достоинства и недостатки регуляторов прямого действия
| Достоинства | Недостатки |
|---|---|
| Простота конструкции (меньше деталей — выше надёжность). | Ограниченная пропускная способность (по сравнению с пилотными). |
| Не требует внешнего источника энергии. | При нулевом расходе («в тупике») может давать прирост давления (обычно до 10–20%). |
| Низкая цена по сравнению с регуляторами непрямого действия. | Точность поддержания давления ниже, чем у пилотных систем (особенно при больших расходах). |
| Компактные размеры. | При очень малых расходах может быть нестабильная работа («пульсация»). |
Где применяются регуляторы прямого действия?
- ГРПШ (шкафные газорегуляторные пункты) — регуляторы РДП, РДК до Ду 50.
- Котельные небольшой и средней мощности (частные дома, коттеджные посёлки, ЖКХ).
- Промышленные предприятия с постоянным или слабо меняющимся режимом газопотребления.
- Тупиковые сети (один или несколько потребителей).
- Резервные и байпасные линии в системах с регуляторами непрямого действия.

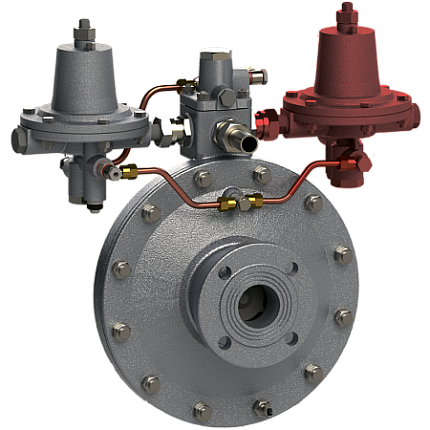

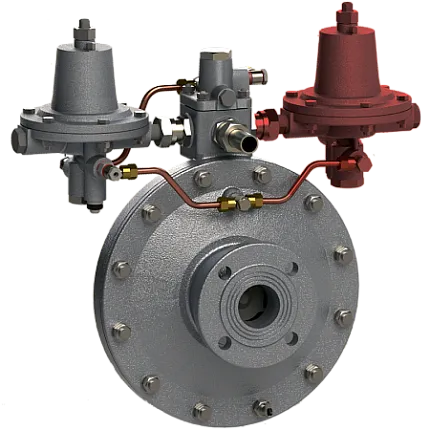

Примеры регуляторов прямого действия производства ПКФ «Экс-Форма»
Ниже приведены основные модели регуляторов, которые ПКФ «Экс-Форма» производит и поставляет на рынок. Вы можете перейти на страницу интересующей модели для получения более подробной информации или заказа.
| Модель | Тип / Назначение | Расход, м³/ч (max) | Входное давление, МПа (max) | Особенности | Ссылка |
|---|---|---|---|---|---|
| РДП-50Н(В) | Прямоточный регулятор | высокая | 1,2 | Встроенный фильтр, компактный, мембрана EFFBE. Н (низкое) или В (высокое) выходное давление. | Подробнее → |
| РДП-100Н(В) | Прямоточный регулятор | высокая | 1,2 | Встроенный фильтр, катушка-вставка для демонтажа без снятия «с нитки». | Подробнее → |
| РДК-50Н | Комбинированный (с ПЗК) | до 2855 | 1,2 | Со встроенным клапаном-отсекателем, блочная конструкция. | Подробнее → |
| РДК-50С | Комбинированный (с ПЗК) | высокая | 1,2 | Применяется в сетях среднего давления (С). | Подробнее → |
| РДПВ ЭКФО DN25 | Магистральный (для АГРС) | расчётная | до 10,0 | Дифференциальный вход/выход, корпус из нержавеющей стали. | Подробнее → |
Нужен регулятор прямого действия под нестандартные параметры? Свяжитесь с инженерами — подберём или изготовим под заказ.
Кейс из практики: как выбор правильного регулятора решил проблему «пульсации»
Объект: Котельная в коттеджном посёлке. Расход газа — от 20 м³/ч (ночью) до 200 м³/ч (пик). Поставили регулятор прямого действия, рассчитанный на 250 м³/ч.
Проблема: Ночью, при малом расходе, регулятор начинал «пульсировать» — давление плавало, горелка работала нестабильно.
Диагноз: Регулятор выбран с завышенной пропускной способностью (минимальный расход, который он может устойчиво отрабатывать, не был учтён).
Решение: Заменили регулятор на модель с двумя седлами (уменьшенный минимальный расход) и добавили дроссели в импульсную линию (как в РДП). Пульсация ушла, котельная работает стабильно третий год.
Типовые ошибки при выборе регулятора прямого действия
- Завышенная пропускная способность. Регулятор «ловит» только большие расходы, а при малых — пульсирует или вообще не открывается. Правило: выбирайте регулятор с максимальным расходом на 20-30% выше вашего пикового.
- Неправильный диапазон выходного давления. Например, для бытового котла нужно 2 кПа (0,002 МПа), а регулятор настроен на 0,003–0,006 МПа. Клапан не будет закрываться должным образом (повышенный износ).
- Игнорирование температуры окружающей среды. Для улицы в -40°C нужно специальное исполнение (УХЛ, обогрев). Обычный регулятор может замёрзнуть (конденсат в импульсных линиях).
- Отсутствие учёта «тупикового» режима. Если оборудование может работать с нулевым расходом (или периодически отключаться), проверьте, что прирост давления в тупике не превышает 15% от настроенного.
Часто задаваемые вопросы (FAQ) про регуляторы прямого действия
1. В чем разница между регулятором прямого и непрямого действия?
Прямого действия: клапан перемещается под воздействием мембраны, на которую давит выходное давление. Непрямого действия (пилотный): есть дополнительный пилот — маленький регулятор, который управляет основным клапаном. Пилотные регуляторы точнее, дороже и могут работать при больших расходах.
2. Как часто нужно обслуживать регулятор прямого действия?
Межсервисный интервал у РДП и РДК — 7 лет. Рекомендуется ежегодно проверять герметичность (мыльным раствором) и сверять выходное давление с манометром.
3. Можно ли использовать регулятор прямого действия для среднего или высокого выходного давления?
Да. Например, модели РДП-50В и РДК-50В рассчитаны на высокое выходное давление (до 0,6 МПа).
4. Почему регулятор «шумит»?
Шум возникает из-за высокой скорости газа в зоне редуцирования (клапан-седло). Это нормально. Если шум чрезмерный — можно установить шумоглушитель (на регуляторы РДП-100/200 и выше).
5. Нужна ли резервная линия редуцирования, если стоит регулятор прямого действия?
Если объект требует бесперебойной подачи газа (котельная, больница), то да — нужна вторая линия (основная+резервная). Если допустимо отключение на время ремонта — можно одну.
