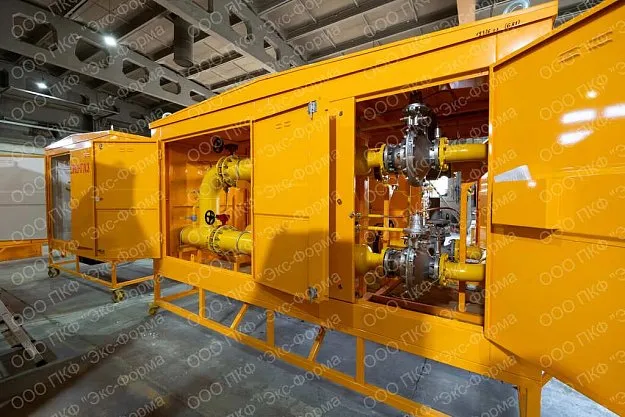

УГРШ-100Н(В) — установка газорегуляторная шкафная на базе прямоточного регулятора РДП-100 с условным проходом Ду-100. Одна линия редуцирования + обводная линия (байпас). Максимальная пропускная способность — до 18 000 м³/ч, входное давление — 0,05–1,2 МПа. Выпускается в четырёх исполнениях: с низким (Н) или высоким (В) выходным давлением, с газовым обогревом (-О) или без.
Производится заводом «Экс-Форма» (г. Саратов) с 1991 года. Срок службы — 35 лет, гарантия — 3 года. Сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ. Цена — по запросу. Конструкторский отдел бесплатно разработает схему под ваш объект. 8 (800) 550-52-31.
Нужна консультация по УГРШ-100Н(В)? Инженеры «Экс-Форма» подберут комплектацию под ваш объект с учётом требуемого расхода и давления.
Содержание
- Когда нужен ГРПШ Ду-100
- Исполнения УГРШ-100Н(В)
- Ключевые преимущества
- Технические характеристики
- Пропускная способность
- Устройство и принцип работы
- Меры безопасности
- Техническое обслуживание
- Пуск в работу
- Схема и чертежи
- Цена и порядок заказа
- Экспертное мнение
- Часто задаваемые вопросы
Когда нужен ГРПШ Ду-100
УГРШ-100Н(В) — это решение для объектов с большим расходом газа: от 2 000 до 18 000 м³/ч. Условный проход Ду-100 позволяет пропускать значительно больший объём газа, чем модели Ду-50, без критического падения давления на регулирующем узле.
Типичные объекты применения:
- Крупные котельные мощностью от 10 МВт и выше.
- Промышленные предприятия с газопотребляющим оборудованием: печи, сушильные камеры, технологические линии.
- ГРП на входе в посёлок или микрорайон — когда Ду-50 уже недостаточно, а Ду-200 избыточен.
- Сельскохозяйственные комплексы — зерносушилки большой производительности, тепличные комбинаты.
Отличие от Ду-50: если ваш расход превышает 6 000 м³/ч, модель Ду-50 будет работать на пределе. УГРШ-100 обеспечивает запас по пропускной способности и меньший износ регулятора. Сравните: УГРШ-50Н(В) — модель Ду-50.
Исполнения УГРШ-100Н(В)
Установка выпускается в четырёх исполнениях, различающихся типом выходного давления и наличием газового обогрева.
| Исполнение | Выходное давление | Обогрев | Применение |
|---|---|---|---|
| УГРШ-100Н | Низкое: 0,0015–0,06 МПа | Нет | Котлы, горелки низкого давления |
| УГРШ-100Н-О | Низкое: 0,0015–0,06 МПа | Газовый (ГГУ) | То же, для холодных регионов |
| УГРШ-100В | Высокое: 0,06–0,6 МПа | Нет | Промышленные печи, распределительные сети |
| УГРШ-100В-О | Высокое: 0,06–0,6 МПа | Газовый (ГГУ) | То же, для холодных регионов |
Пример записи при заказе: «Установка газорегуляторная шкафная УГРШ-100Н-О ТУ 4859-012-12213528-04».
Примечание: Давление на выходе устанавливает заказчик. При необходимости настройки на давление, отличное от установленного, настройку производить в соответствии со СП 62.13330.2011, ПБ 12-529 и руководствами по эксплуатации на комплектующее оборудование.
Ключевые преимущества
| Производство | Эксплуатация |
|---|---|
|
Минимальное количество сварных швов Детали корпуса изготавливаются на собственном листогибочном оборудовании. Цельносварной каркас — только там, где необходимо. |
Работа с любыми расходами газа Установка стабильно работает от 0 м³/ч до максимальных расходов. Нет нижнего порога срабатывания. |
|
Порошковая окраска корпуса Французское ЛКП с электростатическим распылением и полимеризацией в печах. Увеличенный срок службы покрытия. |
Стабильность выходного давления Отклонение не более ±10% независимо от изменения входного давления и расхода газа. |
|
Утепление жидкой теплоизоляцией Для северных районов. Слой 1 мм сопоставим по теплоизоляционным свойствам с 50 мм рулонного утеплителя. |
Высокая пропускная способность До 18 000 м³/ч — наибольший показатель среди ГРПШ Ду-100 на российском рынке. |
|
Газовый обогрев с пьезорозжигом Обогреватель с 6 режимами работы, автоматикой безопасности и дополнительным теплообменником. |
Безопасность эксплуатации Конструкция запорных устройств исключает ложные срабатывания. ПЗК и ПСК обеспечивают два уровня защиты. |
|
Телеметрия и диспетчеризация Автономная работа до 5 лет во взрывозащищённом исполнении. Данные по беспроводным каналам связи. |
Срок службы 35 лет Гарантия 3 года. Наработка до отказа — 44 000 часов. Межремонтный интервал — 5 лет. |
Технические характеристики
| Параметр | УГРШ-100Н | УГРШ-100Н-О | УГРШ-100В | УГРШ-100В-О |
|---|---|---|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542 | |||
| Входное давление, МПа | 0,05–1,2 | 0,05–1,2 | 0,1–1,2 | 0,1–1,2 |
| Выходное давление, МПа | 0,0015–0,06 | 0,0015–0,06 | 0,06–0,6 | 0,06–0,6 |
| ПЗК-100: нижний/верхний предел, МПа | 0,0003–0,003 / 0,002–0,075 | 0,0003–0,003 / 0,002–0,075 | 0,003–0,03 / 0,03–0,75 | 0,003–0,03 / 0,03–0,75 |
| ПСК-25: диапазон настройки, МПа | 0,0005–0,07 | 0,0005–0,07 | 0,06–0,7 | 0,06–0,7 |
| Стабильность, % | ±10 | |||
| Обогрев | — | ГГУ, 1,85 кВт | — | ГГУ, 1,85 кВт |
| Расход газа на горелку, м³/ч | — | 0,16–0,25 | — | 0,16–0,25 |
| Время включения/отключения горелки, с | — | не более 90 | — | не более 90 |
| Присоединение: вход / выход, мм | 100 / 100 | |||
| Габариты (Д×Ш×В), мм | 1380×660×1900 | 1380×660×2100 | 1380×660×1900 | 1380×660×2100 |
| Масса, кг | 450 | 500 | 450 | 500 |
Назначенный срок службы: 35 лет. Наработка до отказа: 44 000 часов. Среднее время восстановления: 3 часа. По истечении назначенного срока — обязательное техническое диагностирование.
Пропускная способность
Пропускная способность зависит от модели регулятора РДП-100 (базовый, /1 или /2) и соотношения входного и выходного давления. Ниже — таблицы для трёх вариантов регулятора при загрузке 80%.
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015–0,005 | 1060 | 1166 | 1529 | 2286 | 3035 | 3786 | 4549 | 5309 | 6066 | 6824 | 7582 | 8340 | 9098 | 9855 |
| 0,01 | — | 1140 | 1513 | 2278 | 3034 | 3786 | 4549 | 5309 | 6066 | 6824 | 7582 | 8340 | 9098 | 9855 |
| 0,05 | — | — | 1240 | 2216 | 3013 | 3786 | 4549 | 5309 | 6066 | 6824 | 7582 | 8340 | 9098 | 9855 |
| 0,1 | — | — | — | 1985 | 2918 | 3767 | 4549 | 5309 | 6066 | 6824 | 7582 | 8340 | 9098 | 9855 |
| 0,3 | — | — | — | — | 0 | 2915 | 4290 | 5295 | 6066 | 6824 | 7582 | 8340 | 9098 | 9855 |
| 0,6 | — | — | — | — | — | — | — | 0 | 3954 | 5642 | 6924 | 8004 | 8960 | 9831 |
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015–0,005 | 900 | 994 | 1309 | 1962 | 2612 | 3264 | 3914 | 4565 | 5216 | 5868 | 6519 | 7171 | 7822 | 8472 |
| 0,01 | — | 972 | 1296 | 1958 | 2612 | 3264 | 3914 | 4565 | 5216 | 5868 | 6519 | 7171 | 7822 | 8472 |
| 0,05 | — | — | 1059 | 1906 | 2593 | 3264 | 3914 | 4565 | 5216 | 5868 | 6519 | 7171 | 7822 | 8472 |
| 0,1 | — | — | — | 1706 | 2509 | 3241 | 3914 | 4565 | 5216 | 5868 | 6519 | 7171 | 7822 | 8472 |
| 0,3 | — | — | — | — | 0 | 2508 | 3690 | 4555 | 5216 | 5868 | 6519 | 7171 | 7822 | 8472 |
| 0,6 | — | — | — | — | — | — | — | 0 | 3401 | 4853 | 5955 | 6884 | 7706 | 8454 |
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015–0,005 | 676 | 746 | 982 | 1471 | 1960 | 2448 | 2936 | 3424 | 3912 | 4401 | 4889 | 5378 | 5866 | 6354 |
| 0,01 | — | 729 | 972 | 1468 | 1959 | 2448 | 2936 | 3424 | 3912 | 4401 | 4889 | 5378 | 5866 | 6354 |
| 0,05 | — | — | 794 | 1429 | 1945 | 2448 | 2936 | 3424 | 3912 | 4401 | 4889 | 5378 | 5866 | 6354 |
| 0,1 | — | — | — | 1280 | 1882 | 2431 | 2936 | 3424 | 3912 | 4401 | 4889 | 5378 | 5866 | 6354 |
| 0,3 | — | — | — | — | 0 | 1881 | 2768 | 3416 | 3912 | 4401 | 4889 | 5378 | 5866 | 6354 |
| 0,6 | — | — | — | — | — | — | — | 0 | 2550 | 3640 | 4466 | 5163 | 5779 | 6340 |
Примечание: для точного подбора модели регулятора под ваш расход воспользуйтесь сервисом подбора регулятора или отправьте опросный лист.
Устройство и принцип работы
Установка состоит из металлического шкафа с двумя дверками на раме. Под днищем может быть расположен обогреватель (ГГУ) для обогрева в холодное время года. Технологическое газовое оборудование включает линию редуцирования и обводную линию (байпас).
Как работает УГРШ-100Н(В)
Газ через фланцевый кран ГШК КН1, фильтр ФГ-100 Ф и клапан предохранительный запорный КП1 поступает к регулятору давления газа РДП-100 РД1. От регулятора через кран КН2 газ поступает к потребителю.
Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтре, а также замера давления на обводной линии предусмотрен манометр М с клапаном КН16. Замер давления на выходе линии редуцирования осуществляется через кран КН12.
Для продувки участков газопроводов «на свечу» после первого отключающего устройства основной и обводной линий предназначены краны КН5 и КН4. Для продувки основной линии после регулятора «на свечу» — кран КН7.
Обводная линия (байпас) предназначена для бесперебойной работы установки при ремонте основной линии. Краны КН1 и КН2 перекрывают линию редуцирования.
Для аварийного сброса газа в атмосферу предназначен предохранительный сбросной клапан ПСК-25 КП2. Кран КН3 служит для отключения КП2. Настройка — через краны КН14 и КН15.
Вентиль КН17 и регулятор РД2 обеспечивают подачу газа требуемого давления к обогревателю (ГГУ) ОГ. Слив конденсата из фильтра — через кран КН11.
Меры безопасности
- Монтаж и эксплуатация — в соответствии с «Правилами безопасности систем газораспределения и газопотребления» и СП 62.13330.2011.
- К обслуживанию допускаются лица, прошедшие проверку знаний по ПБ 12-529-03, имеющие удостоверение и изучившие руководства по эксплуатации на установку и комплектующее оборудование.
- При испытании и пуске запорную арматуру открывать медленно и плавно. Резкие перепады давления недопустимы.
- Установку заземлить в соответствии с ПУЭ. В месте заземления — знак заземления.
- Дверки шкафа должны закрываться и запираться. На дверках — надпись «ОГНЕОПАСНО ГАЗ».
- При появлении запаха газа — вызвать аварийную службу. Установки в процессе эксплуатации отрицательного воздействия на окружающую среду не оказывают.
Техническое обслуживание
| Вид работ | Периодичность |
|---|---|
| Осмотр технического состояния (обход) | По графику эксплуатации, двумя рабочими |
| Проверка параметров ПЗК и ПСК | 1 раз в 3 месяца + после ремонта |
| Техническое обслуживание | 1 раз в 6 месяцев |
| Текущий ремонт | 1 раз в 5 лет |
При осмотре контролируются: давление до и после регулятора, перепад на фильтре, отсутствие утечек газа (мыльной эмульсией), надёжность взвода и срабатывания ПЗК.
При техническом обслуживании выполняются:
- Проверка плотности отключающих устройств и предохранительных клапанов
- Проверка герметичности соединений и арматуры, устранение утечек
- Осмотр и очистка фильтра
- Смазка трущихся частей, перенабивка сальников
- Определение плотности и чувствительности мембран
- Продувка импульсных трубок
- Проверка параметров настройки ПЗК и ПСК
При текущем ремонте: разборка регулятора и предохранительных клапанов с очисткой от коррозии, проверка плотности прилегания клапанов к сёдлам, замена изношенных деталей, проверка креплений, разборка запорной арматуры, не обеспечивающей герметичности.
Пуск в работу
- Установить установку согласно проекту привязки. Смонтировать продувочные и сбросные трубопроводы. Подсоединить к газопроводу.
- Открыв крышку САБК-АТ, осторожно вынуть термодатчик и прикрепить его хомутом к дымоходу. Крышку закрыть так, чтобы она не задевала капилляр термодатчика.
- Испытать обвязку технологического оборудования на герметичность согласно проекту.
- Подать к входному патрубку давление. Проверить давление на входе по манометру (открыть КН10 и КН16).
- Плавно заполнить трубопровод газом: открыть КН1, взвести КП1.
- Медленно открыть КН6 (импульсный трубопровод), КН13, КН3 (перед сбросным клапаном).
- При температуре окружающего воздуха ниже +5 °С включить обогреватель (ГГУ) по руководству на газогорелочное устройство.
- Переход на байпас: медленно и плавно открыть КН18 (предварительно открыв КН4). Выставить давление чуть выше выходного, открывая КН19. Контролировать через КН12. Основную линию отключить кранами КН1, КН2, КН6, КН13.
Схема и чертежи

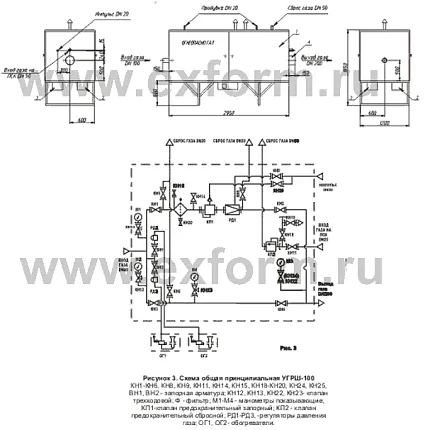

Газовая схема УГРШ-100Н(В)
Цена и порядок заказа
Цена на УГРШ-100Н(В) предоставляется по запросу — стоимость зависит от выбранного исполнения и комплектации. Порядок заказа:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Заполните опросный лист — скачать опросный лист. Укажите требуемое входное/выходное давление, расчётный расход и необходимость обогрева.
- Получите КП за 1 час с индивидуальной схемой и точной ценой.
Доставка: по всей России транспортными компаниями. Самовывоз со склада в г. Саратове. Доставка до ТК — бесплатно.
Готовы заказать УГРШ-100Н(В)?
Заполните опросный лист — инженеры рассчитают комплектацию и цену за 1 час.
Скачать опросный листили позвоните: 8 (800) 550-52-31
Экспертное мнение
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма» (Саратов, 2025):
«УГРШ-100Н(В) — это рабочая лошадка для средних и крупных объектов. Ду-100 — золотая середина: Ду-50 уже не хватает по расходу, а Ду-200 избыточен и дорог. За 2024 год мы отгрузили 247 таких установок — это вторая по популярности модель после УГРШ-50».
«В декабре 2024 года поставили УГРШ-100В-О для котельной тепличного комбината в Тюменской области. Расход — 12 000 м³/ч, входное 1,0 МПа, выходное 0,3 МПа. Особенность: объект в чистом поле, ближайший газовик в 60 км. Поставили версию с усиленным обогревом, двойным слоем жидкой теплоизоляции и телеметрией. За зиму температура внутри шкафа ни разу не опускалась ниже +8 °C при наружной до –42 °C. Расход газа на обогрев — 0,2 м³/ч. За весь сезон ни одного выезда аварийной бригады».
«Совет: если у вас расход выше 8 000 м³/ч — берите РДП-100 базовый, не /1 и не /2. Да, он чуть дороже, но запас по пропускной способности в 20% продлевает срок службы мембраны в 1,5 раза. Проверено на стенде: 100 000 циклов без деформации против 65 000 у зауженной версии».
Часто задаваемые вопросы
1. Чем УГРШ-100Н отличается от УГРШ-100В?
УГРШ-100Н — низкое выходное давление (1,5–60 кПа), для газопроводов низкого давления (котлы, горелки). УГРШ-100В — высокое выходное давление (60–600 кПа), для газопроводов среднего давления или распределительных сетей. Регулятор РДП-100 один и тот же, разница в настройке и конфигурации обвязки.
2. Когда выбирать Ду-100, а не Ду-50?
Если ваш расчётный расход превышает 6 000 м³/ч — однозначно Ду-100. При расходе 4 000–6 000 м³/ч — по соотношению цена/запас. Ду-100 даст запас по пропускной способности и меньший износ регулятора. Сравните модели: УГРШ-50Н(В) Ду-50 и УГРШ-100Н(В) Ду-100.
3. Зачем нужен газовый обогрев (модификация «-О»)?
При редуцировании газ охлаждается (эффект Джоуля — Томсона). При низких температурах это ведёт к обмерзанию регулятора и образованию гидратов. Обогреватель с пьезорозжигом поддерживает температуру внутри шкафа. Рекомендуем обогрев при зимней температуре ниже –15 °C. Для Ду-100 это особенно важно: через регулятор проходит большой объём газа, и перепад температур значительнее, чем на Ду-50.
4. Какую модель РДП-100 выбрать: базовую, /1 или /2?
Базовая — максимальная пропускная способность (до 9 855 м³/ч), для расходов выше 6 000 м³/ч. РДП-100/1 — средняя (до 8 472 м³/ч), для 4 500–7 000 м³/ч. РДП-100/2 — уменьшенная (до 6 354 м³/ч), для 3 000–5 000 м³/ч. Чем меньше индекс, тем уже диапазон, но точнее регулирование на малых расходах. Пришлите опросный лист — подберём.
5. Какие документы нужны для приёмки газовой службой?
Паспорт изделия, паспорта на все комплектующие (РДП-100, ПЗК-100, ПСК-25, фильтр ФГ-100, краны), декларация ТР ТС 010/2011, сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ. Полный пакет — у наших менеджеров. Подробнее о приёмке: Приёмка ГРПШ газовой службой.
